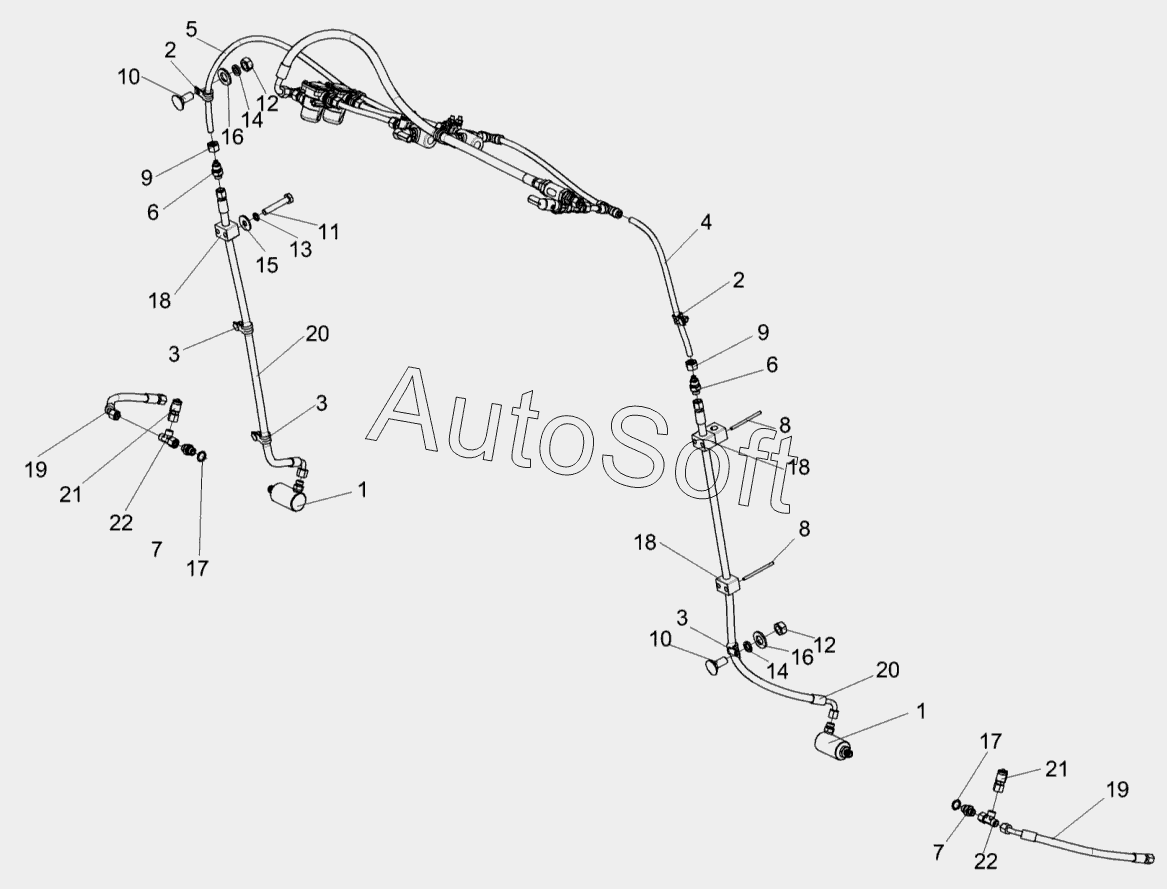

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2012). Пневмосистема подкачки шин КВК 0801000 (лист 1)
1
1
2
2
3
3
3
4
5
6
6
7
7
8
8
9
9
10
10
11
12
12
13
14
14
15
16
16
17
17
18
18
18
19
19
20
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0801000 | К***0 | Пневмосистема подкачки шин | |
| 1 | К***0 | Соединение ротационное | |
| 2 | К***0 | Хомут | |
| 3 | К***1 | Хомут | |
| 4 | К***7 | Пневмотрубка | |
| 5 | К***8 | Пневмотрубка | |
| 6 | К***5 | Штуцер | |
| 7 | К***6 | Штуцер | |
| 8 | С***2 | Шпилька М6 | |
| 9 | У***1 | Гайка | |
| 10 | Б***2 | Болт М8-6eх20-7802 | |
| 11 | Б***8 | Болт М6-6eх35-7798 | |
| 12 | Г***5 | Гайка М8-6G-5915 | |
| 13 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 14 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 15 | Ш***8 | Шайба A 6.01-6958 | |
| 16 | Ш***1 | Шайба C.10.01-11371 | |
| 17 | 1***8 | Прокладка | |
| 18 | 2***H | Зажим 216 PPH | |
| 19 | Р***5 | Рукав высокого давления | |
| 20 | Р***0 | Рукав высокого давления | |
| 21 | V***F | Точка диагностическая | |
| 22 | E***F | Тройник |
