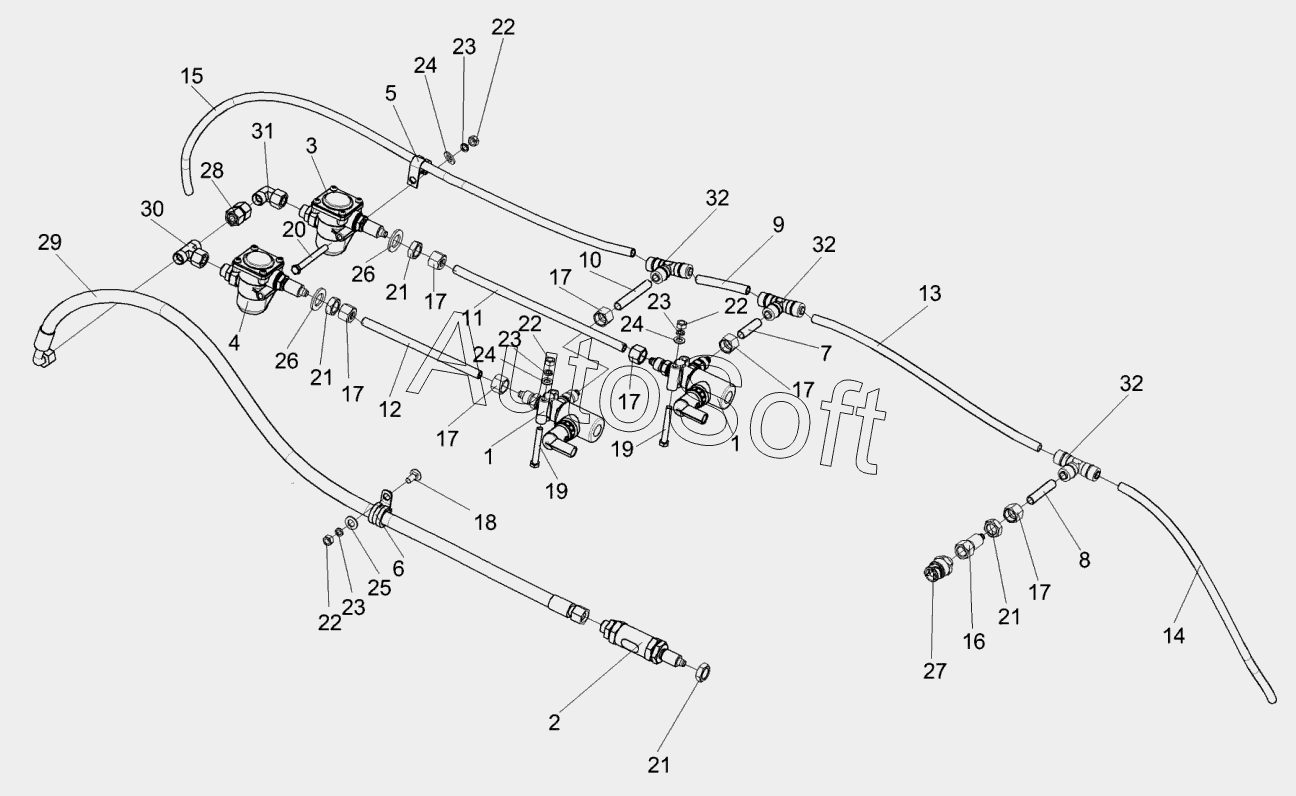

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2012). Пневмосистема подкачки шин КВК 0801000 (лист 2)
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
17
17
17
17
18
19
19
20
21
21
21
21
22
22
22
22
23
23
23
23
24
24
24
25
26
26
27
28
29
30
31
32
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0801000 | К***0 | Пневмосистема подкачки шин | |
| 1 | К***0 | Клапан электромагнитный | |
| 2 | К***0 | Клапан обратный | |
| 3 | К***0 | Клапан давления | |
| 4 | К***0 | Клапан давления | |
| 5 | К***0 | Хомут | |
| 6 | К***2 | Хомут | |
| 7 | К***6 | Пневмотрубка | |
| 8 | К***1 | Пневмотрубка | |
| 9 | К***2 | Пневмотрубка | |
| 10 | К***3 | Пневмотрубка | |
| 11 | К***4 | Пневмотрубка | |
| 12 | К***5 | Пневмотрубка | |
| 13 | К***6 | Пневмотрубка | |
| 14 | К***7 | Пневмотрубка | |
| 15 | К***8 | Пневмотрубка | |
| 16 | К***7 | Переходник | |
| 17 | У***1 | Гайка | |
| 18 | Б***2 | Болт М8-6eх20-7802 | |
| 19 | Б***6 | Болт М8-6eх60-7796 | |
| 20 | Б***6 | Болт М8-6eх75-7796 | |
| 21 | Г***6 | Гайка М18х1,5-6G-2526 | |
| 22 | Г***5 | Гайка М8-6G-5915 | |
| 23 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 24 | Ш***1 | Шайба C.8.01-11371 | |
| 25 | Ш***1 | Шайба C.10.01-11371 | |
| 26 | Ш***1 | Шайба C.18.01-11371 | |
| 27 | 4***0 | Датчик давления | |
| 28 | G***F | Переходник | |
| 29 | Р***0 | Рукав высокого давления | |
| 30 | E***F | Тройник | |
| 31 | E***F | Угольник | |
| 32 | 9***0 | Фитинг |
