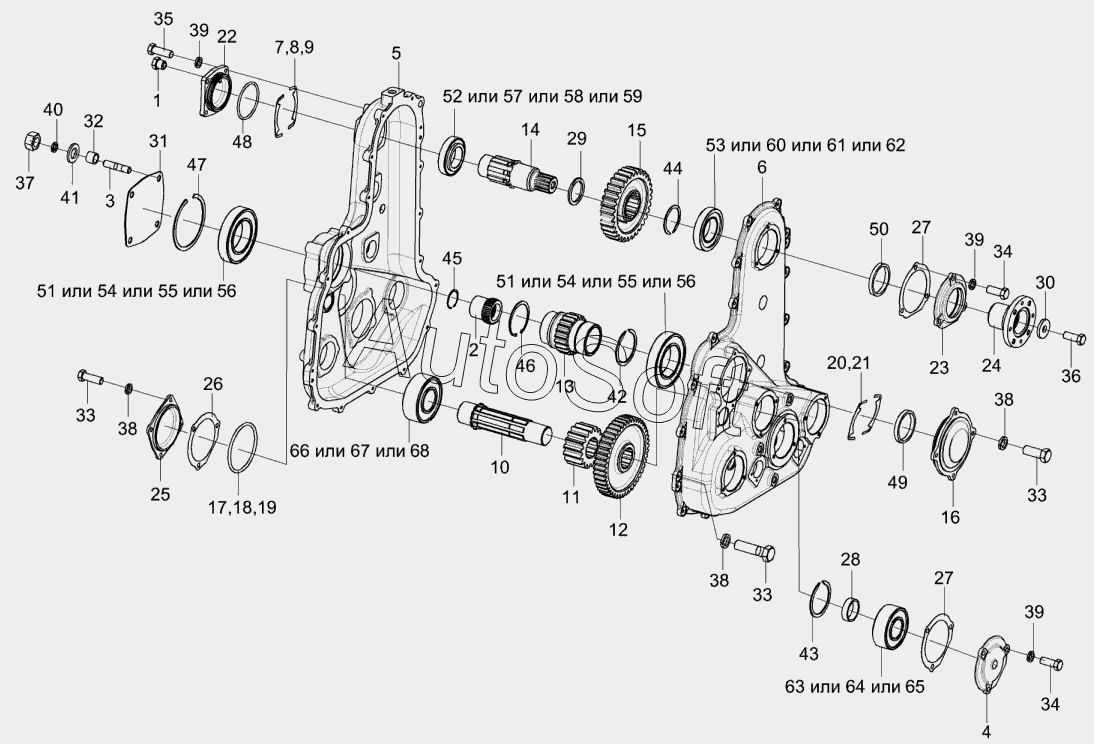

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2012). Редуктор КВК 0114100 (лист 1)
42
50
49
48
47
46
45
44
43
51
51
41
40
39
39
39
38
38
38
37
36
35
34
34
60
68
67
66
65
64
63
62
61
33
33
33
59
58
57
56
56
55
55
54
54
53
52
6
14
13
12
11
10
9
8
7
15
5
4
3
2
1
24
32
31
30
29
28
27
27
26
25
23
22
21
20
19
18
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЖГР-1-0203070 | Ж***0 | Крышка | |
| ЖГР-1-0204010 | Ж***0 | Крышка | |
| КВК0114060 | К***0 | Полумуфта | |
| КВК0114100 | К***0 | Редуктор | |
| 1 | К***0 | Клапан предохранительный | |
| 2 | К***1 | Полумуфта | |
| 3 | К***1 | Шпилька | |
| 4 | К***4 | Крышка | |
| 5 | К***1 | Корпус | |
| 6 | К***2 | Корпус | |
| 7 | К***1 | Прокладка | |
| 8 | К***1 | Прокладка | |
| 9 | К***2 | Прокладка | |
| 10 | К***4 | Вал | |
| 11 | К***1 | Шестерня | |
| 12 | К***2 | Шестерня | |
| 13 | К***5 | Шестерня | |
| 14 | К***5 | Вал | |
| 15 | К***8 | Шестерня | |
| 16 | Ж***1 | Крышка | |
| 17 | Ж***1 | Прокладка | |
| 18 | Ж***1 | Прокладка | |
| 19 | Ж***2 | Прокладка | |
| 20 | Ж***1 | Прокладка | |
| 21 | Ж***2 | Прокладка | |
| 22 | Ж***1 | Крышка | |
| 23 | К***2 | Крышка | |
| 24 | К***4 | Фланец | |
| 25 | К***7 | Крышка | |
| 26 | К***4 | Прокладка | |
| 27 | К***7 | Прокладка | |
| 28 | К***4 | Втулка | |
| 29 | П***6 | Шайба | |
| 30 | 0***2 | Шайба | |
| 31 | 3***1 | Крышка | |
| 32 | 3***6 | Втулка | |
| 33 | Б***6 | Болт М8-6eх30-7796 | |
| 34 | Б***6 | Болт М10-6eх25-7796 | |
| 35 | Б***6 | Болт М10-6eх30-7796 | |
| 36 | Б***6 | Болт М16-6eх40-7796 | |
| 37 | Г***5 | Гайка М12-6G-5915 | |
| 38 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 39 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 40 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 41 | Ш***1 | Шайба C.12.01-11371 | |
| 42 | В***0 | Кольцо В75-13940 | |
| 43 | В***2 | Кольцо В50-13942 | |
| 44 | В***2 | Кольцо В60-13942 | |
| 45 | В***3 | Кольцо В35-13943 | |
| 46 | В***3 | Кольцо В55-13943 | |
| 47 | В***3 | Кольцо В130-13943 | |
| 48 | 0***3 | Кольцо 082-090-46-2-2-18829/9833 | |
| 49 | 1***3 | Кольцо 125-130-36-2-2-18829/9833 | |
| 50 | 1***2 | Манжета 1.2-55х80-1-8752 | |
| 51 | 2***8 | Подшипник 215-8338 | |
| 52 | 7***5 | Подшипник 7210А-27365 | |
| 53 | 7***5 | Подшипник | |
| 54 | 6***5 | Подшипник 6215 Explorer | |
| 55 | 6***5 | Подшипник 6215 Explorer | |
| 56 | 6***5 | Подшипник 6215 Explorer | |
| 57 | 3***A | Подшипник | |
| 58 | 3***A | Подшипник | |
| 59 | 3***Q | Подшипник | |
| 60 | 3***A | Подшипник | |
| 61 | 3***A | Подшипник | |
| 62 | 3***Q | Подшипник | |
| 63 | 2***E | Подшипник | |
| 64 | 2***1 | Подшипник | |
| 65 | 2***A | Подшипник | |
| 66 | 2***E | Подшипник | |
| 67 | 2***1 | Подшипник | |
| 68 | 2***A | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
