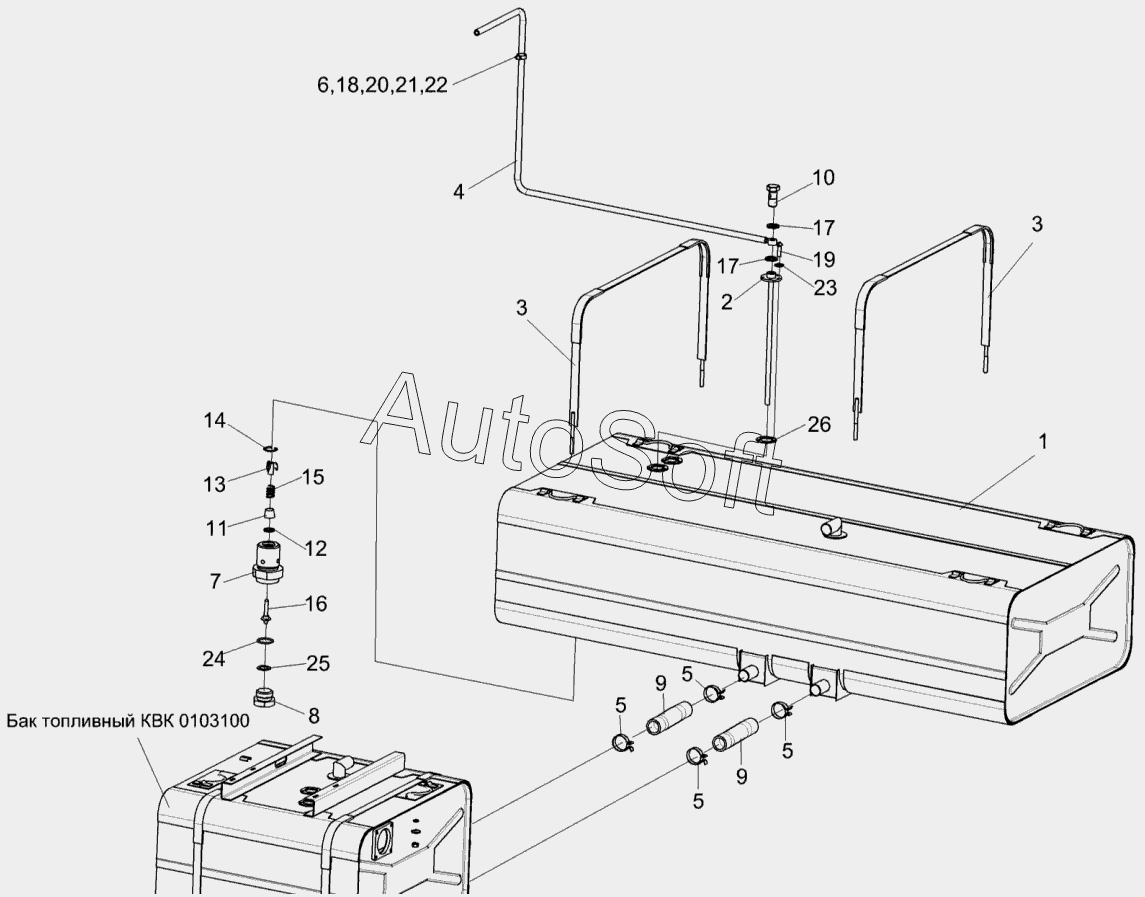

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2012). Установка топливной системы КВК 0103000 (лист 1)
13
26
25
24
23
22
21
20
19
18
17
17
16
15
14
12
11
10
9
9
8
7
6
5
5
5
5
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0103000 | К***0 | Установка топливной системы | |
| КВС-1-0103180 | К***0 | Клапан сливной | |
| 1 | К***0 | Бак топливный | |
| 2 | К***0 | Труба | |
| 3 | К***0 | Хомут | |
| 4 | К***0 | Топливопровод | |
| 5 | А***0 | Хомут стяжной | |
| 6 | К***7 | Хомут | |
| 7 | К***6 | Корпус | |
| 8 | К***7 | Пробка | |
| 9 | Р***5 | Рукав 42х55-10362 | |
| 10 | К***А | Болт специальный | |
| 11 | М***2 | Прижим | |
| 12 | М***3 | Кольцо | |
| 13 | М***5 | Втулка направляющая | |
| 14 | М***1 | Кольцо запорное | |
| 15 | М***2 | Пружина | |
| 16 | М***7 | Клапан | |
| 17 | У***1 | Шайба | |
| 18 | Б***6 | Болт М8-6eх25-7796 | |
| 19 | В***3 | Винт B.М5-6eх18-17473 | |
| 20 | Г***5 | Гайка М8-6G-5915 | |
| 21 | Ш***2 | Шайба 8.65Г-6402 | |
| 22 | Ш***8 | Шайба C 10.01-6958 | |
| 23 | Ш***1 | Шайба C.5.01-11371 | |
| 24 | 0***3 | Кольцо 019-022-19-2-2-18829/9833 | |
| 25 | 3***8 | Прокладка 30 М3-23358 | |
| 26 | 2***6 | Прокладка |
