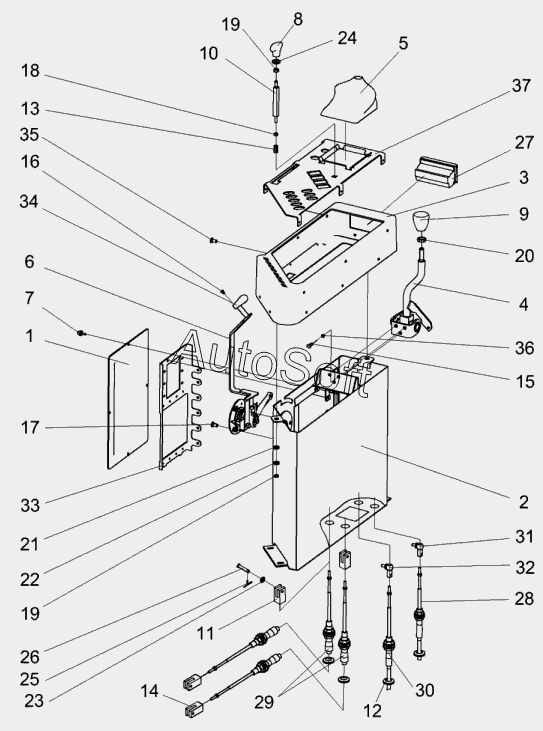

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Пульт управления КЗК-10-3-0119200
29
20
21
22
23
24
25
26
27
28
19
19
30
31
32
33
34
35
36
37
9
1
2
3
4
5
6
7
8
10
11
12
13
14
15
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-3-0119200 | К***0 | Пульт управления | |
| 1 | К***0 | Крышка | |
| 2 | К***0 | Корпус | |
| 3 | К***0 | Корпус | |
| 4 | К***0 | Привод | |
| 5 | К***0 | Чехол | |
| 6 | К***А | Рычаг | |
| 7 | Р***0 | Ручка | |
| 8 | У***0 | Ручка | |
| 9 | К***1 | Рукоятка | |
| 10 | К***3 | Ось | |
| 11 | У***1 | Вилка | |
| 12 | У***3 | Втулка | |
| 13 | У***2 | Муфта | |
| 14 | У***3 | Вилка | |
| 15 | Б***8 | Болт М6-6gх16-7798 | |
| 17 | В***5 | Винт В2.М8-6gх16-17475 | |
| 18 | Г***5 | Гайка М6-6G.8-5915 | |
| 19 | Г***5 | Гайка М8-6G.8-5915 | |
| 20 | Г***6 | Гайка М 12-6G-5916 | |
| 21 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 22 | Ш***8 | Шайба C 8.01-6958 | |
| 23 | Ш***1 | Шайба C.6.01-11371 | |
| 24 | Ш***1 | Шайба C.8.01-11371 | |
| 25 | О***0 | Ось 6-6b12х30-9650 | |
| 26 | Ш***7 | Шплинт 1,6х16-397 | |
| 27 | 8***0 | Пепельница | |
| 28 | 1***0 | Трос дистанционного управления | |
| 29 | 1***0 | Трос дистанционного управления | |
| 30 | 1***0 | Трос дистанционного управления | |
| 31 | А***2 | Шарнир угловой | |
| 32 | А***6 | Шарнир угловой | |
| 33 | К***9 | Кронштейн | |
| 34 | У***5 | Рукоятка | |
| 35 | В***3 | Винт 4,8х13 | |
| 36 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 37 | К***0 | Панель |
