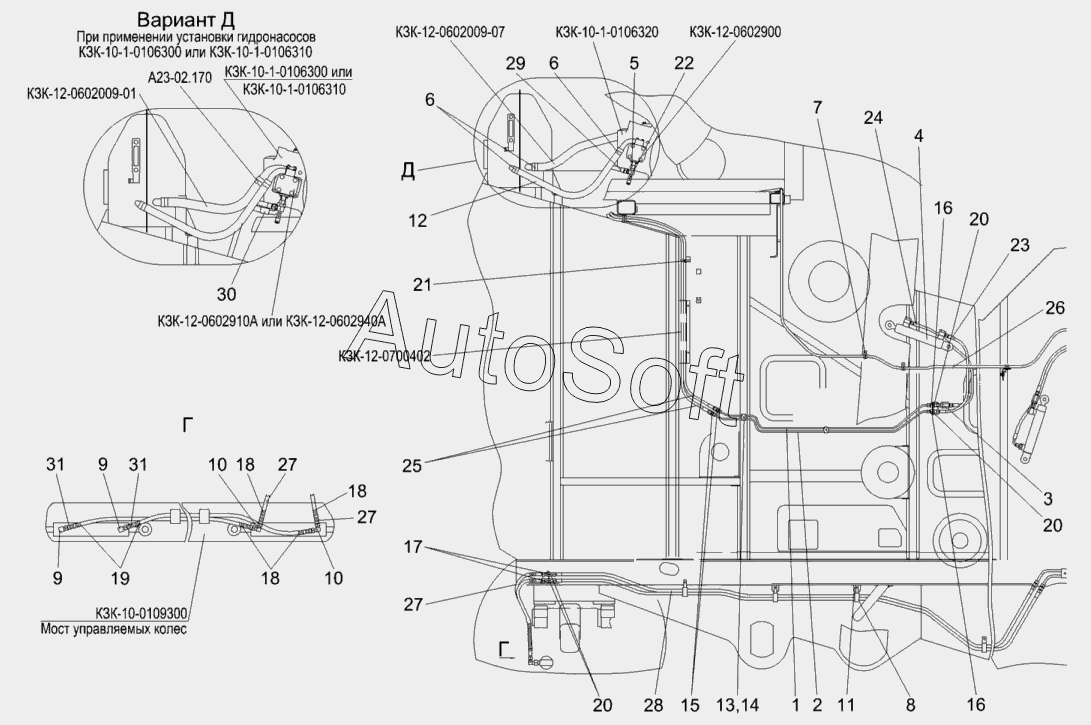

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Гидросистема рабочих органов и рулевого управления КЗК-10-1-0602000Б (вид справа)
16
16
31
31
30
29
28
27
27
27
26
25
24
23
22
21
20
20
20
19
18
18
18
17
15
14
13
12
11
10
10
9
9
8
7
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-1-0602000Б | К***Б | Гидросистема рабочих органов и рулевого управления | |
| 1 | К***0 | Трубопровод | |
| 2 | К***1 | Трубопровод | |
| 3 | К***1 | Дроссель с обратным клапаном | |
| 4 | К***0 | Гидроцилиндр | |
| 5 | К***1 | Тройник | |
| 6 | А***0 | Хомут стяжной | |
| 7 | К***0 | Хомут | |
| 8 | К***4 | Хомут | |
| 9 | У***0 | Угольник | |
| 10 | У***0 | Тройник | |
| 11 | К***7 | Кронштейн | |
| 12 | К***1 | Рукав всасывающий | |
| 13 | К***1 | Прижим | |
| 14 | К***1 | Прижим | |
| 15 | К***3 | Штуцер | |
| 16 | П***А | Штуцер проходной | |
| 17 | П***6 | Штуцер переборочный | |
| 18 | У***1 | Оплетка | |
| 19 | У***2 | Оплетка | |
| 20 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 21 | 4***2 | Лента стяжная | |
| 22 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) | |
| 23 | Р***0 | Рукав высокого давления | |
| 24 | Р***0 | Рукав высокого давления | |
| 25 | Р***0 | Рукав высокого давления | |
| 26 | Р***0 | Рукав высокого давления | |
| 27 | Р***0 | Рукав высокого давления | |
| 28 | Р***0 | Рукав высокого давления | |
| 29 | Р***0 | Рукав | |
| 30 | Р***0 | Рукав высокого давления | |
| 31 | Р***0 | Рукав высокого давления |
