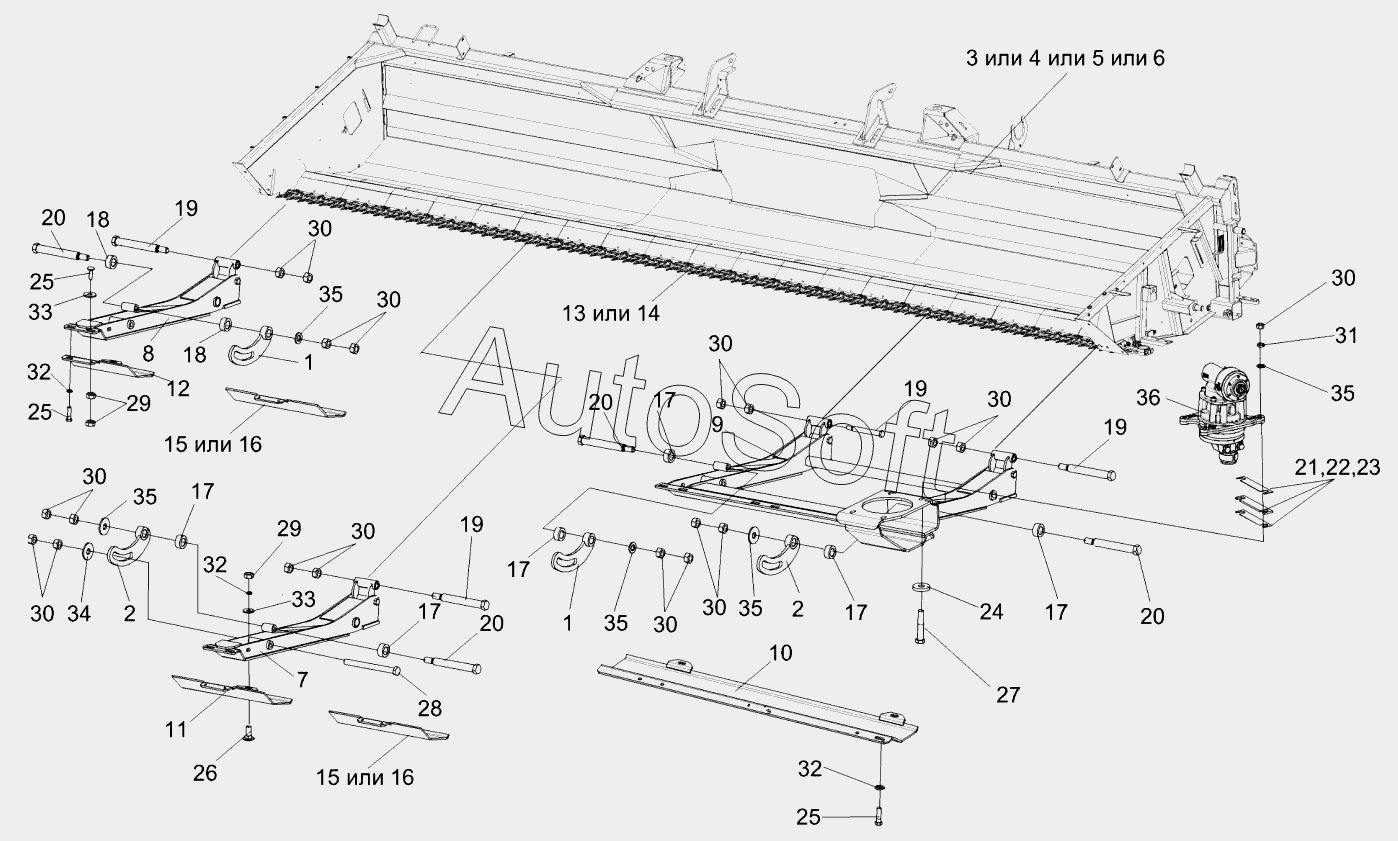

Каталог запасных частей к технике: Гомсельмаш ЖЗС-6, 7 (2010). Установка рычагов КЗК 2503000Б, КЗК 2503000Б-01, КЗК 2504000Б
28
20
20
20
20
21
22
23
24
25
25
25
26
27
19
19
19
19
29
29
30
30
30
30
30
30
30
30
30
30
31
32
32
32
33
33
34
35
35
35
35
35
36
10
2
2
3
4
5
6
7
8
9
1
1
11
12
13
14
15
15
16
16
17
17
17
17
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***А | Ограничитель | |
| 2 | К***1 | Ограничитель | |
| 3 | К***А | Рама | |
| 4 | К***1 | Рама | |
| 5 | К***2 | Рама | |
| 6 | К***3 | Рама | |
| 7 | К***Б | Рычаг | |
| 8 | К***1 | Рычаг | |
| 9 | К***Б | Рычаг | |
| 10 | К***Б | Полоз | |
| 11 | К***А | Полоз | |
| 12 | К***1 | Полоз | |
| 13 | К***Б | Аппарат режущий | |
| 14 | К***1 | Аппарат режущий | |
| 15 | К***5 | Подошва | |
| 16 | К***1 | Подошва | |
| 17 | К***1 | Втулка | |
| 18 | К***2 | Втулка | |
| 19 | К***1 | Болт | |
| 20 | К***2 | Болт | |
| 21 | К***4 | Прокладка регулировочная | |
| 22 | К***1 | Прокладка регулировочная | |
| 23 | К***2 | Прокладка регулировочная | |
| 24 | К***А | Шайба | |
| 25 | Б***6 | Болт М10-6gх35-7796 | |
| 26 | Б***2 | Болт М10-6gх25-7802 | |
| 27 | Б***6 | Болт М12-6gх65-7796 | |
| 28 | Б***6 | Болт М12-6gх130-7796 | |
| 29 | Г***5 | Гайка М10-6G-5915 | |
| 30 | Г***5 | Гайка М12-6G-5915 | |
| 31 | Г***6 | Гайка М 12-6G-5916 | |
| 32 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 33 | Ш***8 | Шайба A 10.01-6958 | |
| 34 | Ш***8 | Шайба A 12.01-6958 | |
| 35 | Ш***1 | Шайба C.12.01-11371 | |
| 36 | 8***F | Передача угловая |
