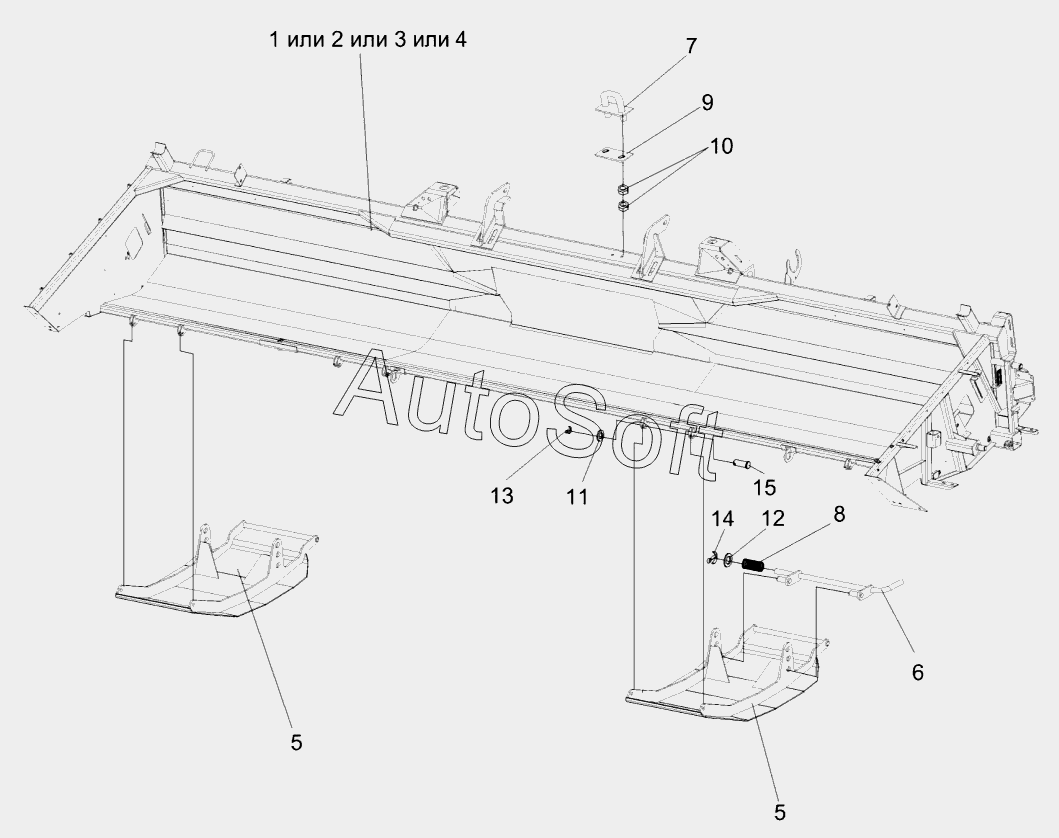

Каталог запасных частей к технике: Гомсельмаш ЖЗС-6, 7 (2010). Установка башмаков КЗК 2508000А
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***А | Рама | |
| 2 | К***1 | Рама | |
| 3 | К***2 | Рама | |
| 4 | К***3 | Рама | |
| 5 | К***А | Башмак | |
| 6 | К***А | Рукоятка | |
| 7 | К***0 | Скоба | |
| 8 | К***А | Пружина | |
| 9 | К***2 | Пластина | |
| 10 | Г***5 | Гайка М16-6G-5915 | |
| 11 | Ш***1 | Шайба C.16.01-11371 | |
| 12 | Ш***1 | Шайба C.20.01-11371 | |
| 13 | Ш***7 | Шплинт 4х28-397 | |
| 14 | Ш***7 | Шплинт 4х32-397 | |
| 15 | 6***0 | Ось 6-16 b12х40-9650 |
