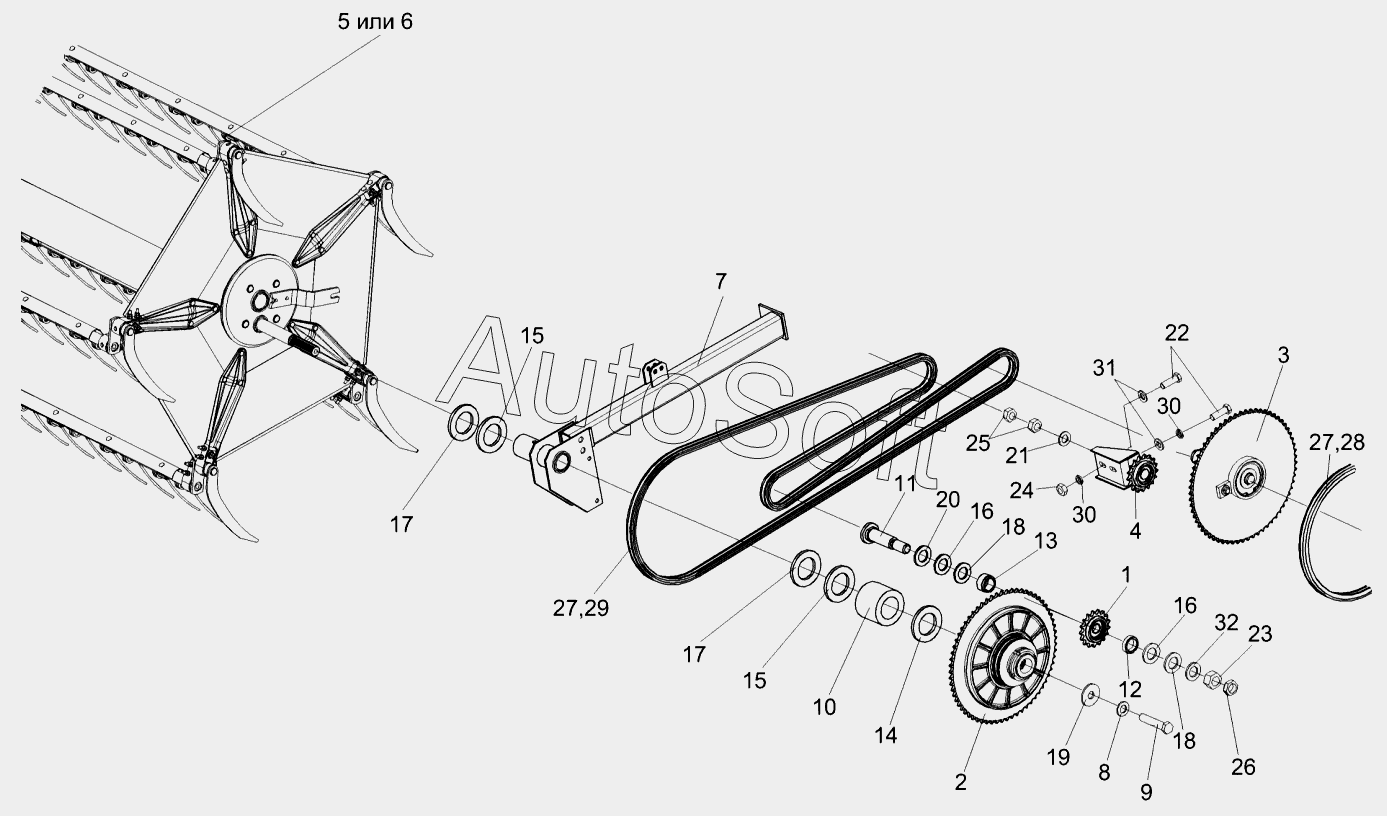

Каталог запасных частей к технике: Гомсельмаш ЖЗС-6, 7 (2010). Привод мотовила КЗР 1573500 и КЗР 1573500-01
17
17
32
31
30
30
29
28
27
27
26
25
24
23
22
21
20
19
18
18
1
16
16
15
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Звездочка | |
| 2 | К***А | Муфта фрикционная | |
| 3 | К***0 | Муфта обгонная | |
| 4 | К***0 | Устройство обводное | |
| 5 | К***0 | Мотовило | |
| 6 | К***1 | Мотовило | |
| 7 | К***0 | Направляющая | |
| 8 | К***1 | Шайба пружинная | |
| 9 | К***А | Болт | |
| 10 | К***А | Втулка | |
| 11 | К***2 | Ось | |
| 12 | К***8 | Втулка | |
| 13 | К***1 | Втулка | |
| 14 | К***9 | Кольцо | |
| 15 | К***4 | Прокладка | |
| 16 | К***А | Шайба | |
| 17 | К***9 | Шайба регулировочная | |
| 18 | К***А | Прокладка | |
| 19 | К***1 | Шайба | |
| 20 | К***1 | Шайба | |
| 21 | П***А | Шайба | |
| 22 | Б***6 | Болт М10-6ех30-7796 | |
| 23 | Г***6 | Гайка М16-6G-2526 | |
| 24 | Г***5 | Гайка М10-6G-5915 | |
| 25 | Г***5 | Гайка М12-6G-5915 | |
| 26 | Г***5 | Гайка М16-6G-5915 | |
| 27 | С***8 | Звено С-ПР-15,875-23-13568 | |
| 28 | П***8 | Цепь ПР-15,875-23-13568 | |
| 29 | П***8 | Цепь ПР-15,875-23-13568 | |
| 30 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 31 | Ш***1 | Шайба А 10.01-11371 | |
| 32 | Ш***1 | Шайба С.16.01-11371 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
