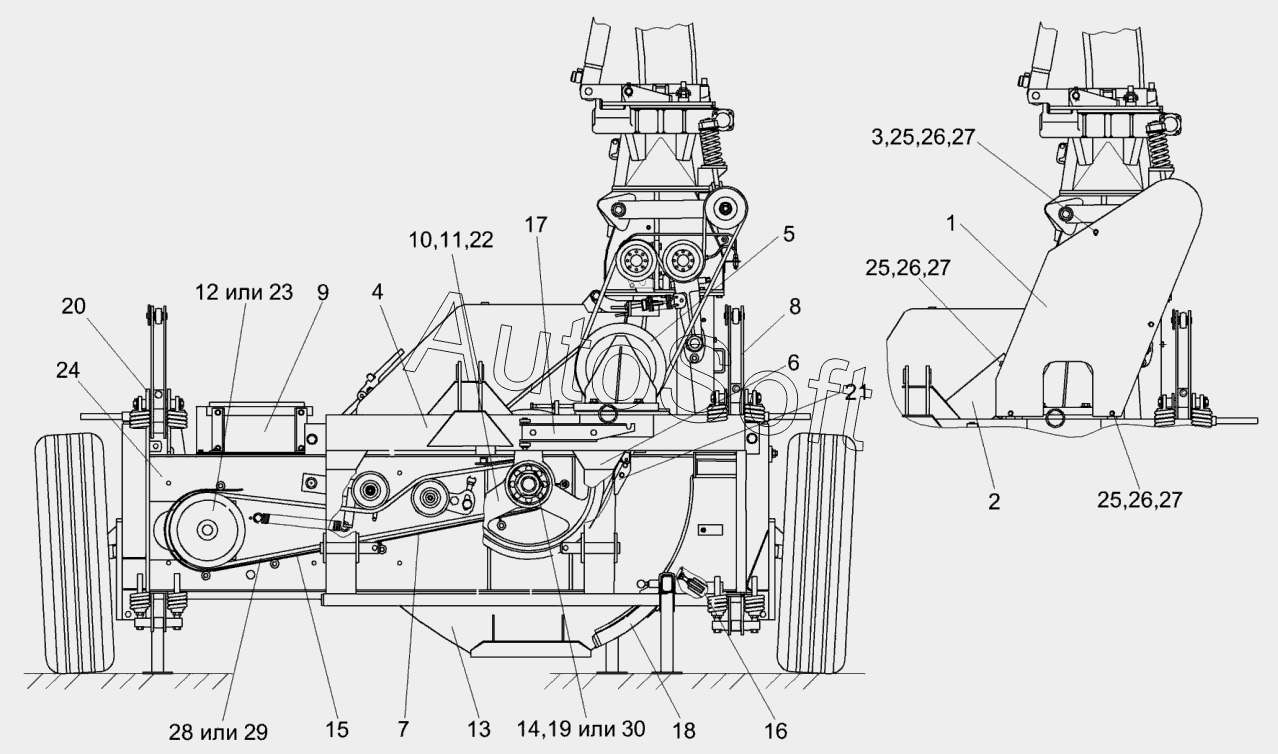

Каталог запасных частей к технике: Гомсельмаш КПК-3000А (Палессе FH40A) (2010). Измельчитель ПКК-1-0100000 (лист 2)
15
30
29
28
27
27
27
26
26
26
25
25
25
24
23
22
21
20
19
18
17
16
ПКК-1-0100000
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПКК-1-0100000 | П***0 | Измельчитель | |
| 1 | П***0 | Щиток | |
| 2 | П***0 | Щиток | |
| 3 | П***0 | Труба | |
| 4 | П***0 | Рама навески | |
| 5 | П***0 | Установка ременных передач | |
| 6 | П***0 | Щиток | |
| 7 | П***0 | Кожух | |
| 8 | П***0 | Механизм копирования | |
| 9 | П***Б | Панель | |
| 10 | П***1 | Корпус | |
| 11 | П***1 | Корпус | |
| 12 | П***0 | Шкив | |
| 13 | П***1 | Кожух нижний | |
| 14 | П***0 | Муфта | |
| 15 | П***1 | Кожух | |
| 16 | П***1 | Рычаг | |
| 17 | П***1 | Кронштейн | |
| 18 | П***1 | Терка | |
| 19 | П***0 | Вал карданный телескопический | |
| 20 | П***2 | Механизм продольного копирования | |
| 21 | П***7 | Щиток | |
| 22 | П***2 | Шкив | |
| 23 | П***1 | Шкив | |
| 24 | П***1 | Щиток | |
| 25 | Б***6 | Болт М8-6ех20-7796 | |
| 26 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 27 | Ш***1 | Шайба С.8.01-11371 | |
| 28 | 3***a | Ремень | |
| 29 | 3***A | Ремень | |
| 30 | W***L | Вал карданный телескопический |
