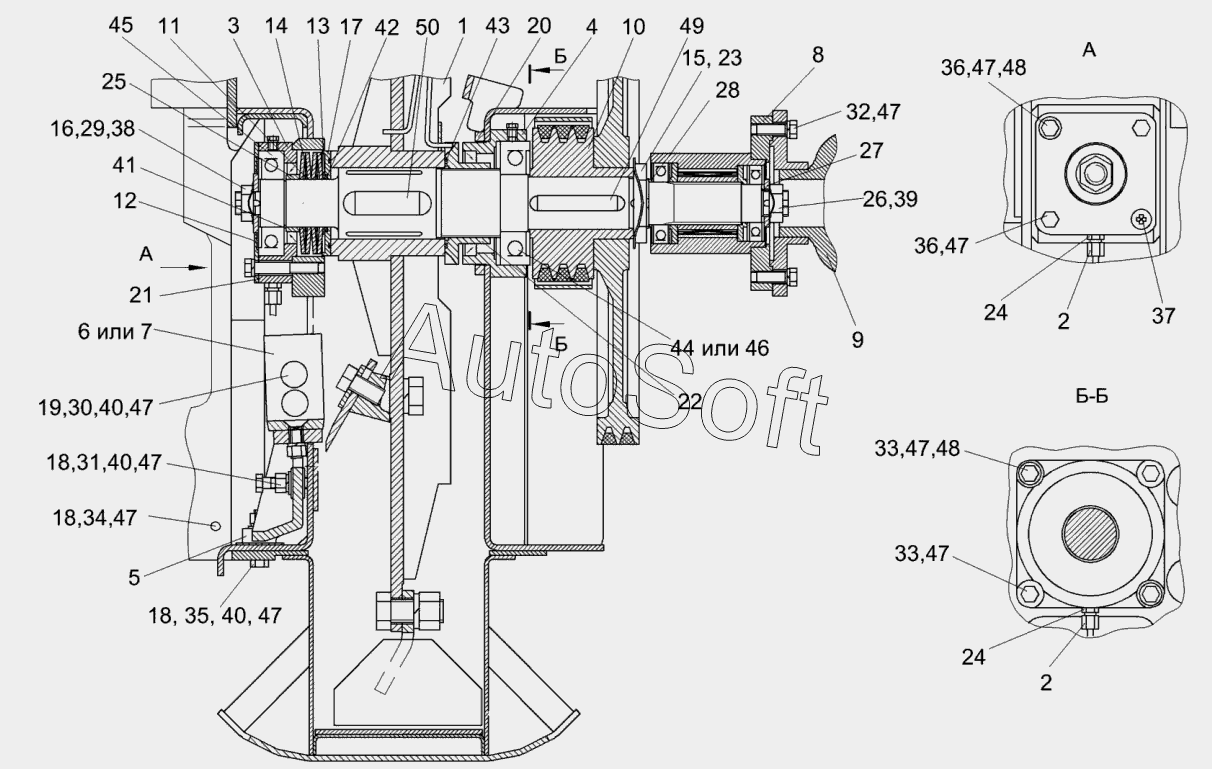

Каталог запасных частей к технике: Гомсельмаш КПК-3000А (Палессе FH40A) (2010). Установка вала с ротором ПКК-1-0100090
39
27
28
29
30
31
32
33
33
34
35
36
36
37
38
26
40
40
40
41
42
43
44
45
46
47
47
47
47
47
47
47
47
47
48
48
49
50
14
2
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
18
18
18
19
20
21
22
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***0 | Вал с ротором | |
| 2 | П***1 | Маслопровод | |
| 3 | П***1 | Корпус | |
| 4 | П***1 | Корпус | |
| 5 | П***1 | Противорез | |
| 6 | П***0 | Пластина противорежущая | |
| 7 | П***0 | Пластина противорежущая | |
| 8 | П***0 | Муфта | |
| 9 | П***0 | Вал карданный телескопический | |
| 10 | П***2 | Шкив | |
| 11 | П***6 | Кольцо распорное | |
| 12 | П***1 | Крышка | |
| 13 | П***6 | Шайба | |
| 14 | П***1 | Пружина тарельчатая | |
| 15 | П***5 | Шайба | |
| 16 | П***6 | Шайба | |
| 17 | П***8 | Шайба упорная | |
| 18 | П***9 | Шайба | |
| 19 | П***1 | Шайба | |
| 20 | П***1 | Планка | |
| 21 | П***8 | Прокладка | |
| 22 | П***3 | Гайка | |
| 23 | П***8 | Гайка | |
| 24 | П***4 | Штуцер | |
| 25 | П***1 | Втулка | |
| 26 | П***1 | Шайба специальная | |
| 27 | П***2 | Шайба | |
| 28 | К***2 | Шайба | |
| 29 | К***3 | Шайба стопорная | |
| 30 | Б***6 | Болт М12-6ех45-7786 | |
| 31 | Б***6 | Болт М12-6ех50-7796 | |
| 32 | Б***6 | Болт М12-6ех35-7796 | |
| 33 | Б***6 | Болт | |
| 34 | Б***6 | Болт М12-6ех45-7796 | |
| 35 | Б***6 | Болт М12-6ех55-7796 | |
| 36 | Б***6 | Болт М12-6ех65-7796 | |
| 37 | В***5 | Винт В2.М12-6ех65-17475 | |
| 38 | Г***6 | Гайка М24х2-6G-2526 | |
| 39 | Г***6 | Гайка М27х2-6G-2526 | |
| 40 | Г***5 | Гайка М12-6G-5915 | |
| 41 | В***0 | Кольцо В50-13940 | |
| 42 | 0***3 | Кольцо 054-060-36-2-2-18829-19853 | |
| 43 | 0***3 | Кольцо 090-095-30-2-2-18829-19833 | |
| 44 | 1***3 | Подшипник 150312 - 2893 | |
| 45 | 6***2 | Подшипник 60310А-17242 | |
| 46 | 8***2 | Подшипник 80312АС17-17242 | |
| 47 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 48 | Ш***1 | Шайба С.12.01-11371 | |
| 49 | Ш***0 | Шпонка 2-16х10х40 - 23360 | |
| 50 | Ш***0 | Шпонка 2-25х14х70 - 23360 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
