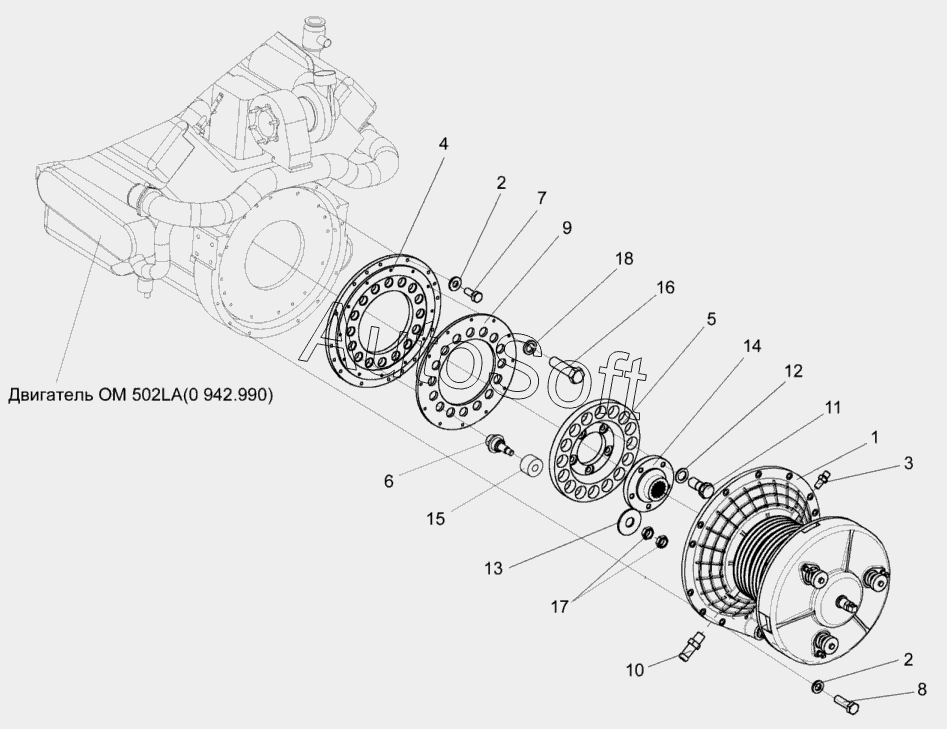

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Установка главного привода КВС-2-0151000А
/99.gif)
4
5
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
OM502LA
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| OM502LA | O***A | Двигатель | |
| 1 | К***А | Главный привод | |
| 2 | К***1 | Шайба | |
| 3 | У***3 | Штуцер | |
| 4 | У***0 | Проставка | |
| 4 | У***1 | Проставка | |
| 5 | У***3 | Диск | |
| 5 | У***0 | Диск ведомый | |
| 6 | У***1 | Палец | |
| 7 | У***1 | Болт | |
| 8 | У***8 | Болт | |
| 9 | У***А | Диск | |
| 10 | У***4 | Штуцер | |
| 11 | 1***0 | Шайба | |
| 12 | 3***4 | Болт крепления маховика | |
| 13 | 3***5 | Шайба | |
| 14 | 3***6 | Втулка шлицевая | |
| 15 | 3***9 | Амортизатор 3101-2199 | |
| 16 | Б***6 | Болт М8-6gх30-7796 | |
| 17 | Г***6 | Гайка М14-6G-2526 | |
| 18 | Ш***2 | Шайба 8Т.65Г-6402 |
