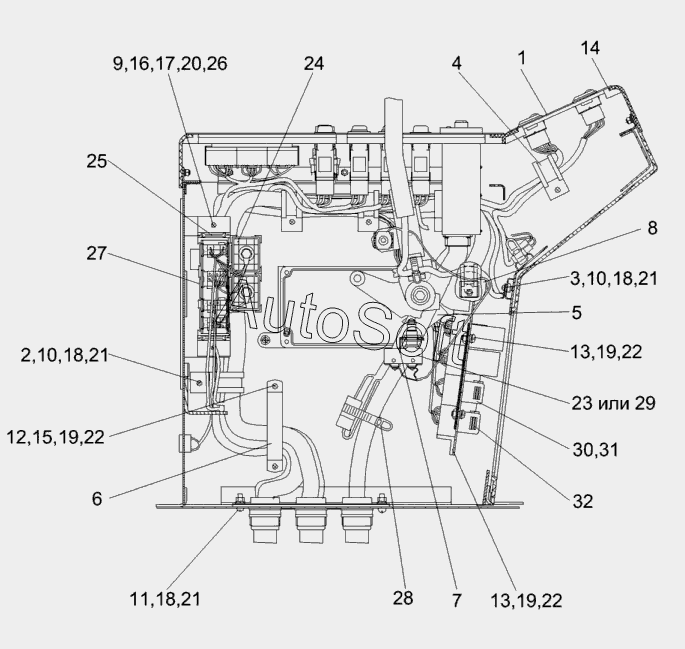

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Электрооборудование пульта управления КВС-2-0129050А
/143.gif)
25
17
18
18
18
19
19
19
20
21
21
21
22
22
22
23
24
16
26
27
28
29
30
31
32
КВС-2-0129050А
15
14
13
13
12
11
10
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0129050А | К***А | Пульт управления | |
| 1 | К***А | Панель переключателей | |
| 2 | К***0 | Хомут | |
| 3 | К***1 | Хомут | |
| 4 | К***2 | Хомут | |
| 5 | К***4 | Хомут | |
| 6 | К***0 | Прижим | |
| 7 | К***2 | Фиксатор | |
| 8 | У***3 | Втулка | |
| 9 | В***3 | Винт В.М3-6gх12-17473 | |
| 10 | В***3 | Винт В.М5-6gх10-17473 | |
| 11 | В***3 | Винт В.М5-6gх12-17473 | |
| 12 | В***3 | Винт В.М6-6gх12-17473 | |
| 13 | В***3 | Винт В.М6-6gх20-17473 | |
| 14 | В***5 | Винт В2.М5-6gх10-17475 | |
| 15 | Г***5 | Гайка М6-6G-5915 | |
| 16 | Г***7 | Гайка М3-6G-5927 | |
| 17 | Ш***2 | Шайба 3.65Г-6402 | |
| 18 | Ш***2 | Шайба 5.65Г-6402 | |
| 19 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 20 | Ш***1 | Шайба С.4.01-11371 | |
| 21 | Ш***1 | Шайба С.5.01-11371 | |
| 22 | Ш***1 | Шайба С.6.01-11371 | |
| 23 | В***4 | Выключатель | |
| 24 | К***0 | Колодка электромонтажная | |
| 25 | К***0 | Колодка электромонтажная | |
| 26 | К***0 | Колодка электромонтажная | |
| 27 | К***0 | Колодка электромонтажная | |
| 28 | Л***а | Лента стяжная зубчатая | |
| 29 | М***А | Микропереключатель | |
| 30 | С***К | Сборка диодная | |
| 31 | 9***1 | Реле | |
| 32 | Р***3 | Реле электронное |
