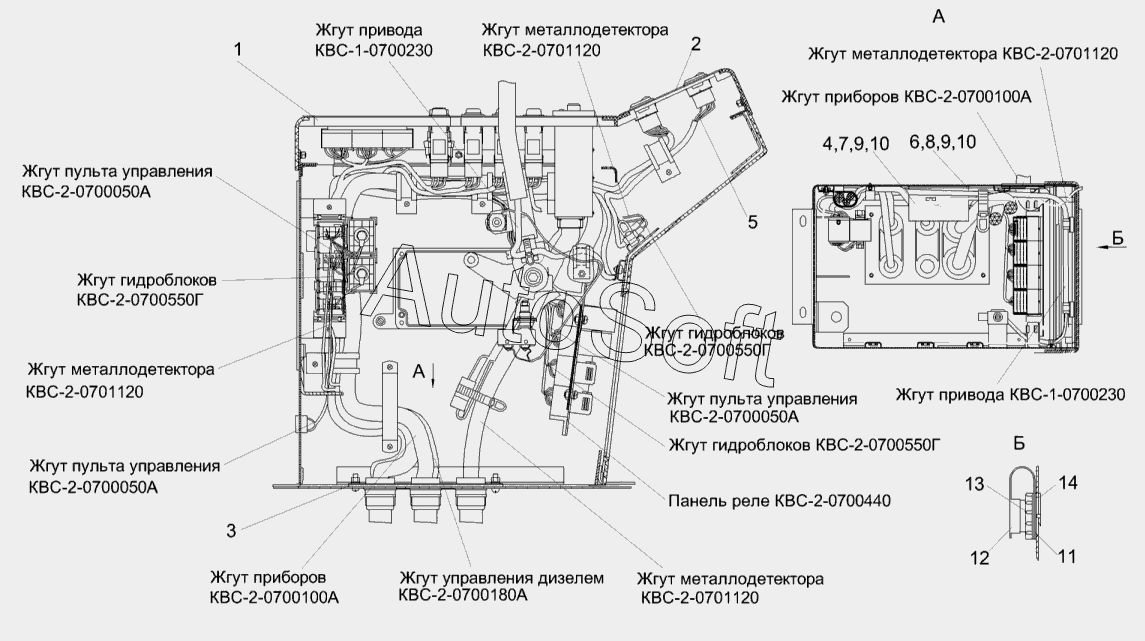

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Электрооборудование пульта управления КВС-2-0129050А
/144.gif)
КВС-2-0129050А
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
КВС-2-0701120
КВС-2-0701120
КВС-2-0701120
КВС-2-0701120
КВС-1-0700230
КВС-1-0700230
КВС-2-0700550Г
КВС-2-0700550Г
КВС-2-0700550Г
КВС-2-0700050А
КВС-2-0700050А
КВС-2-0700050А
КВС-2-0700440
КВС-2-0700180А
КВС-2-0700100А
КВС-2-0700100А
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0700230 | К***0 | Жгут привода | |
| КВС-2-0129050А | К***А | Пульт управления | |
| КВС-2-0700050А | К***А | Жгут пульта управления | |
| КВС-2-0700100А | К***А | Жгут приборов | |
| КВС-2-0700180А | К***А | Жгут управления дизелем | |
| КВС-2-0700440 | К***0 | Панель реле | |
| КВС-2-0700550Г | К***Г | Жгут гидроблоков | |
| КВС-2-0701120 | К***0 | Жгут металлодетектора | |
| 1 | К***Б | Панель выключателей | |
| 2 | К***А | Панель переключателей | |
| 3 | К***Б | Панель ввода жгутов | |
| 4 | К***1 | Блок регулировки питающим аппаратом | |
| 5 | К***0 | Жгут цепей автоматики | |
| 6 | К***8 | Кронштейн | |
| 7 | В***3 | Винт В.М5-6gх10-17473 | |
| 8 | В***3 | Винт В.М5-6gх12-17473 | |
| 9 | Ш***2 | Шайба 5.65Г-6402 | |
| 10 | Ш***1 | Шайба С.5.01-11371 | |
| 11 | А***2 | Диск | |
| 12 | А***3 | Колпачек | |
| 13 | А***2 | Кольцо фиксирующее | |
| 14 | А***6 | Колодка гнездовая |
