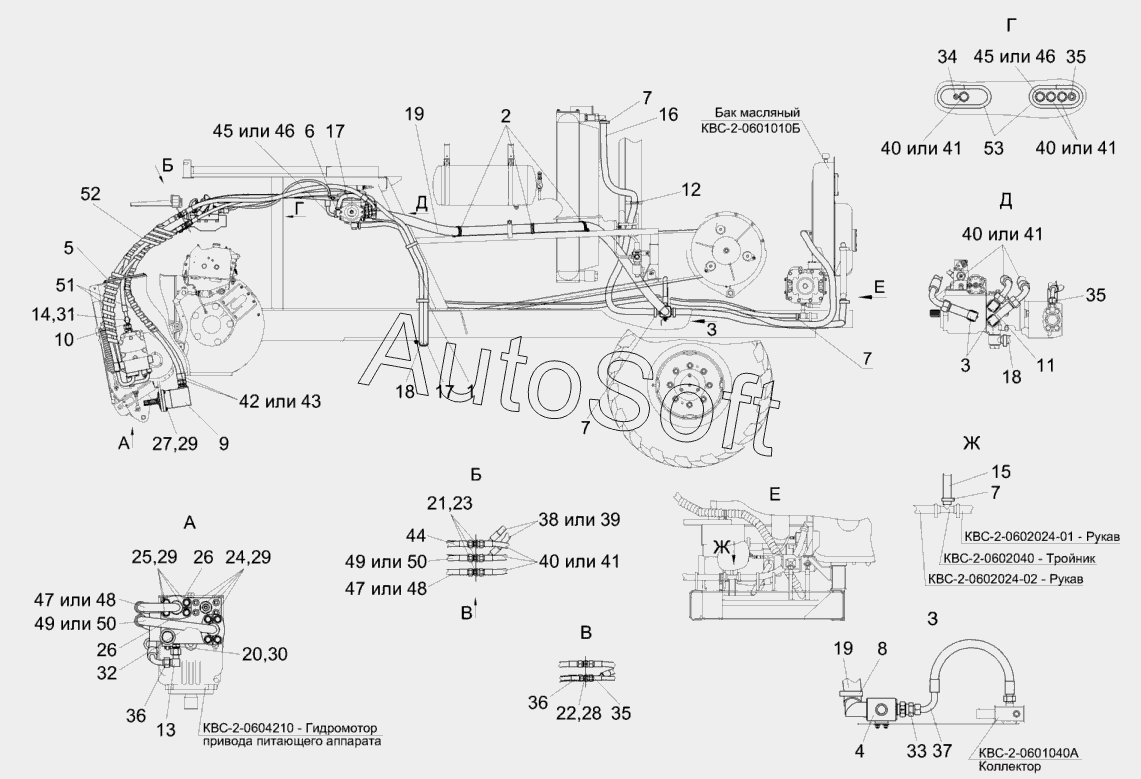

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Гидросистема привода питающего аппарата и адаптеров КВС-2-0604000Б (вид слева)
/185.gif)
45
45
31
32
33
34
35
35
35
36
36
37
38
39
40
40
40
40
41
41
41
41
42
43
44
30
46
46
47
47
48
48
49
49
50
50
51
52
53
КВС-2-0602024-01
КВС-2-0602040
КВС-2-0602024-02
КВС-2-0601040А
КВС-2-0604210
КВС-2-0601010Б
15
1
2
3
4
5
6
7
7
7
7
8
9
10
11
12
13
14
КВС-2-0604000Б
16
17
17
18
18
19
19
20
21
22
23
24
25
26
26
27
28
29
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0601010Б | К***Б | Бак масляный | |
| КВС-2-0601040А | К***А | Коллектор | |
| КВС-2-0602024-01 | К***1 | Рукав | |
| КВС-2-0602024-02 | К***2 | Рукав | |
| КВС-2-0602040 | К***0 | Тройник | |
| КВС-2-0604000Б | К***Б | Гидросистема привода питающего аппарата и адаптеров комбайна КВК-800-16 | |
| КВС-2-0604210 | К***0 | Гидромотор привода питающего аппарата | |
| 1 | К***0 | Хомут | |
| 2 | К***Б | Хомут | |
| 3 | К***0 | Угольник | |
| 4 | К***0 | Коллектор | |
| 5 | К***0 | Держатель рукавов | |
| 6 | А***0 | Хомут стяжной | |
| 7 | А***0 | Хомут стяжной | |
| 8 | А***0 | Хомут стяжной | |
| 9 | К***0 | Гидромотор привода адаптеров | |
| 10 | К***0 | Тройник | |
| 11 | К***0 | Угольник | |
| 12 | К***8 | Хомут | |
| 13 | К***А | Угольник | |
| 14 | М***0 | Полумуфта внутренняя | |
| 15 | К***1 | Рукав | |
| 16 | К***2 | Рукав | |
| 17 | К***7 | Рукав всасывающий | |
| 18 | К***1 | Рукав всасывающий | |
| 19 | К***5 | Рукав | |
| 20 | К***8 | Штуцер | |
| 21 | К***7 | Штуцер | |
| 22 | К***8 | Штуцер | |
| 23 | К***9 | Гайка | |
| 24 | К***8 | Винт | |
| 25 | К***9 | Болт | |
| 26 | У***4 | Полуфланец | |
| 27 | Б***6 | Болт М12-6gх40-7796 | |
| 28 | Г***6 | Гайка М20х1,5-6G-2526 | |
| 29 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 30 | G***8 | Прокладка | |
| 31 | 0***3 | Кольцо 019-022-19-2-2-18829/9833 | |
| 32 | 2***9 | Гидроблок | |
| 33 | T***r | Клапан обратный | |
| 34 | Р***0 | РВД | |
| 35 | Р***0 | РВД | |
| 36 | Р***0 | РВД | |
| 37 | Р***0 | РВД | |
| 38 | Р***0 | РВД | |
| 39 | Р***0 | РВД | |
| 40 | Р***0 | РВД | |
| 41 | Р***0 | РВД | |
| 42 | Р***0 | РВД | |
| 43 | Р***0 | РВД | |
| 44 | Р***0 | РВД | |
| 45 | Р***0 | РВД | |
| 46 | Р***0 | РВД | |
| 47 | Р***0 | РВД | |
| 48 | Р***M | Рукав высокого давления | |
| 49 | Р***0 | РВД | |
| 50 | Р***M | Рукав высокого давления | |
| 51 | H***я | Оплетка HP 20/16 черная | |
| 52 | H***я | Оплетка HP 50/43, 2 черная | |
| 53 | 2***8 | Профиль |
