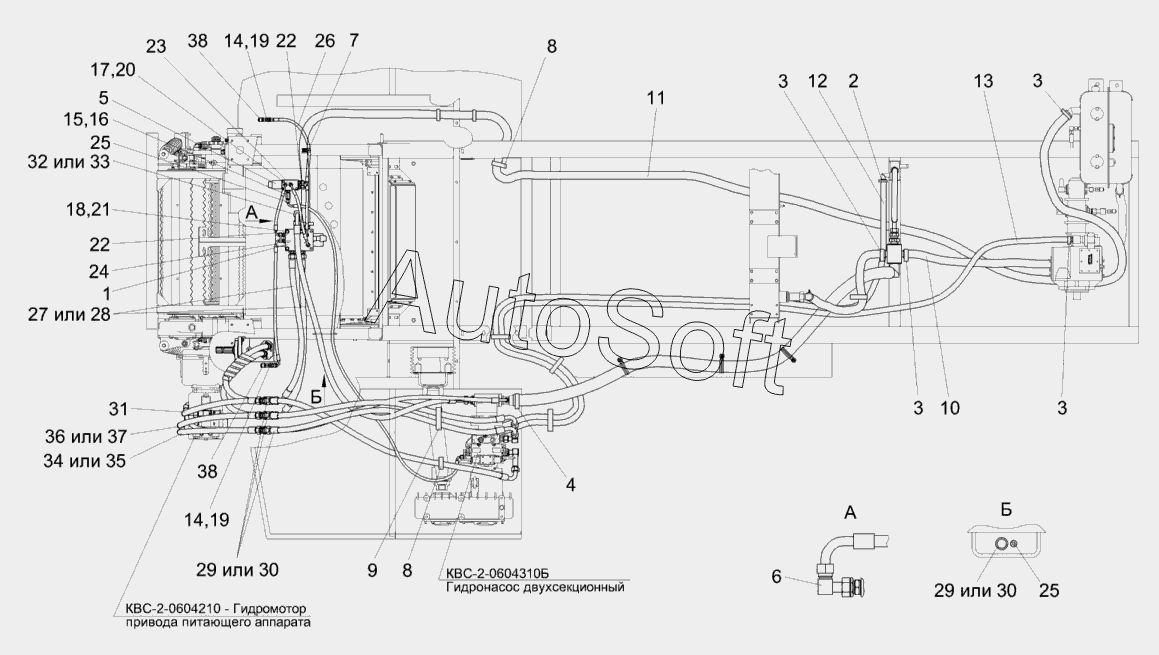

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Гидросистема привода питающего аппарата и адаптеров КВС-2-0604000Б (вид сверху)
/186.gif)
КВС-2-0604000Б
1
2
3
3
3
3
4
5
6
7
8
8
9
10
11
12
13
14
14
15
16
17
18
19
19
20
21
22
22
23
24
25
25
26
27
28
29
29
30
30
31
32
33
34
35
36
37
38
38
КВС-2-0604210
КВС-2-0604310Б
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0604000Б | К***Б | Гидросистема привода питающего аппарата и адаптеров комбайна КВК-800-16 | |
| КВС-2-0604210 | К***0 | Гидромотор привода питающего аппарата | |
| КВС-2-0604310Б | К***Б | Гидронасос двухсекционный | |
| 1 | К***Б | Гидроблок адаптеров | |
| 2 | А***0 | Хомут стяжной | |
| 3 | А***0 | Хомут стяжной | |
| 4 | А***0 | Хомут стяжной | |
| 5 | К***1 | Гидроблок управления | |
| 6 | К***0 | Угольник | |
| 7 | К***0 | Хомут | |
| 8 | К***8 | Хомут | |
| 9 | К***9 | Хомут | |
| 10 | К***1 | Рукав | |
| 11 | К***1 | Рукав | |
| 12 | К***7 | Рукав всасывающий | |
| 13 | К***1 | Рукав всасывающий | |
| 14 | П***А | Штуцер проходной | |
| 15 | П***2 | Ниппель | |
| 16 | П***А | Штуцер | |
| 17 | Б***6 | Болт М8-6gх20-7796 | |
| 18 | Б***6 | Болт М12-6gх25-7796 | |
| 19 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 20 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 21 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 22 | Р***0 | РВД | |
| 23 | Р***0 | РВД | |
| 24 | Р***0 | РВД | |
| 25 | Р***0 | РВД | |
| 26 | Р***0 | РВД | |
| 27 | Р***0 | РВД | |
| 28 | Р***0 | РВД | |
| 29 | Р***0 | РВД | |
| 30 | Р***0 | РВД | |
| 31 | Р***0 | РВД | |
| 32 | Р***0 | РВД | |
| 33 | Р***0 | РВД | |
| 34 | Р***0 | РВД | |
| 35 | Р***M | Рукав высокого давления | |
| 36 | Р***0 | РВД | |
| 37 | Р***M | Рукав высокого давления | |
| 38 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) |
