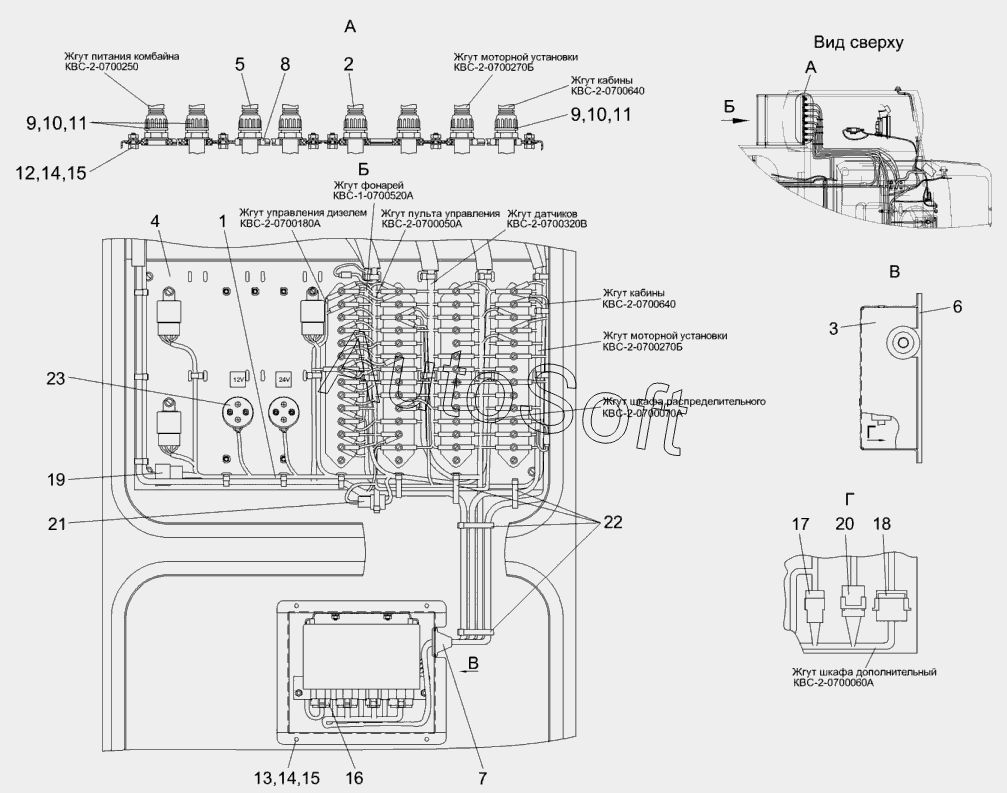

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Электрооборудование электрошкафа КВС-2-0702010А
/197.gif)
15
15
КВС-2-0700250
КВС-2-0700180А
КВС-2-0700640
КВС-2-0700640
КВС-2-0700060А
КВС-2-0700050А
КВС-2-0700270Б
КВС-2-0700270Б
23
22
21
20
19
18
17
16
1
1
14
14
13
12
11
11
10
10
9
9
8
7
6
5
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0700050А | К***А | Жгут пульта управления | |
| КВС-2-0700060А | К***А | Жгут шкафа дополнительный | |
| КВС-2-0700180А | К***А | Жгут управления дизелем | |
| КВС-2-0700250 | К***0 | Жгут питания комбайна | |
| КВС-2-0700270Б | К***Б | Жгут моторной установки | |
| КВС-2-0700640 | К***0 | Жгут кабины | |
| 1 | К***А | Жгут шкафа распределительного | |
| 2 | К***В | Жгут датчиков | |
| 3 | К***0 | Сборка блока электронного | |
| 4 | К***0 | Панель шкафа распределительного | |
| 5 | К***А | Жгут фонарей | |
| 6 | К***1 | Прокладка | |
| 7 | К***1 | Втулка | |
| 8 | К***1 | Панель | |
| 9 | У***2 | Гайка | |
| 10 | У***2 | Муфта | |
| 11 | У***2 | Штуцер | |
| 12 | Б***8 | Болт М6-6gх16-7798 | |
| 13 | B***3 | Винт B.М6-6gх20-17473 | |
| 14 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 15 | Ш***1 | Шайба C.6.01-11371 | |
| 16 | B***5 | Винт | |
| 17 | 6***4 | Колодка гнездовая | |
| 18 | 6***8 | Колодка гнездовая | |
| 19 | 5***4 | Колодка штыревая | |
| 20 | 5***6 | Колодка штыревая | |
| 21 | 6***2 | Колодка гнездовая | |
| 22 | Л***а | Лента стяжная зубчатая | |
| 23 | А***2 | Розетка электрическая автомобильная |
