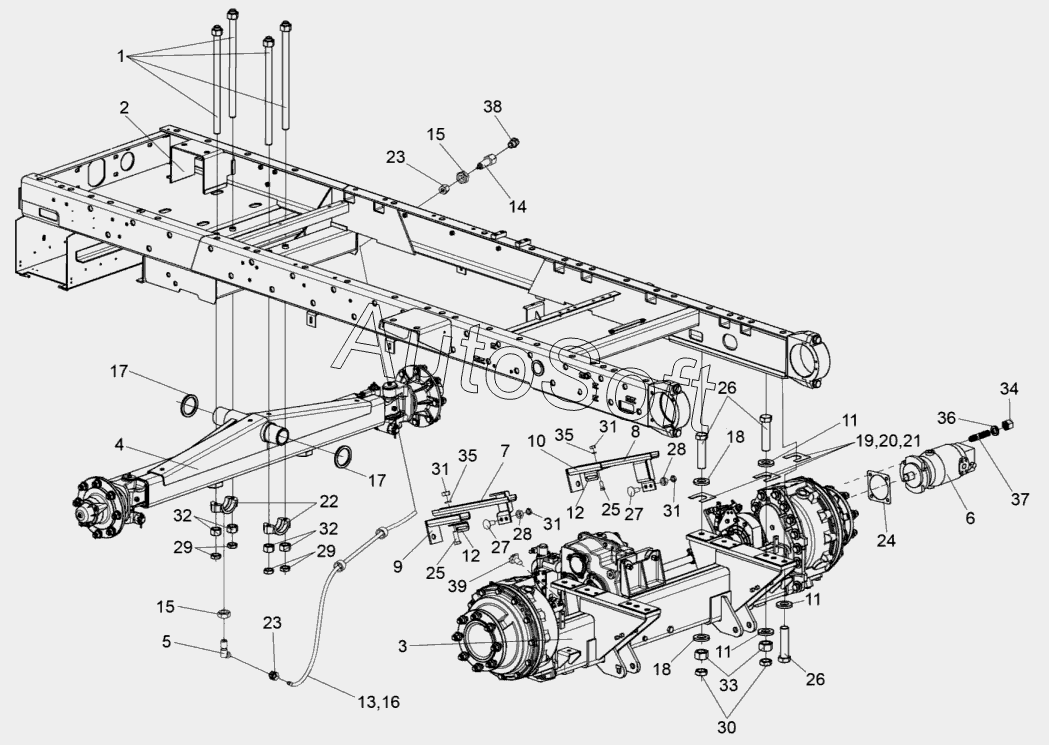

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Шасси КВС-2-0101000
/67.gif)
30
20
21
22
23
23
24
25
25
26
26
27
27
28
28
29
29
19
31
31
31
31
32
32
33
34
35
35
36
37
38
39
9
1
2
3
4
5
6
7
8
10
11
11
11
12
12
13
14
15
15
16
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0101020 | К***0 | Держатель | |
| КВС-1-0101020-01 | К***1 | Держатель | |
| КВС-1-0102090 | К***0 | Балка | |
| 1 | К***0 | Болт специальный | |
| 2 | К***0 | Рама шасси | |
| 3 | К***0 | Мост ведущий | |
| 4 | К***0 | Мост управляемых колес | |
| 5 | К***А | Угольник | |
| 6 | К***0 | Гидромотор | |
| 7 | У***А | Опора | |
| 8 | У***1 | Опора | |
| 9 | У***А | Кронштейн | |
| 10 | У***1 | Кронштейн | |
| 11 | К***1 | Шайба | |
| 12 | К***8 | Уголок | |
| 13 | К***5 | Оболочка | |
| 14 | К***9 | Штуцер | |
| 15 | К***4 | Гайка | |
| 16 | П***1 | Трубка | |
| 17 | Р***8 | Шайба | |
| 18 | У***4 | Шайба | |
| 19 | У***4 | Прокладка | |
| 20 | У***1 | Прокладка | |
| 21 | У***2 | Прокладка | |
| 22 | У***8 | Крышка подшипника | |
| 23 | У***9 | Гайка | |
| 24 | 3***9 | Прокладка гидромотора | |
| 25 | Б***6 | Болт М10-6gх25-7796 | |
| 26 | Б***6 | Болт М20х1, 5-6gх90-7796 | |
| 27 | Б***2 | Болт М10-6gх25-7802 | |
| 28 | Г***6 | Гайка М10-6G-2526 | |
| 29 | Г***6 | Гайка М16-6G-2526 | |
| 30 | Г***6 | Гайка М20х1,5-6G-2526 | |
| 31 | Г***5 | Гайка М10-6G-5915 | |
| 32 | Г***5 | Гайка М16-6G-5915 | |
| 33 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 34 | Г***4 | Гайка М14х1, 5-6G-15524 | |
| 35 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 36 | Ш***0 | Шайба 14х4.01-10450 | |
| 37 | Ш***8 | Шпилька М14х50-22038 | |
| 38 | 2***3 | Масленка | |
| 39 | П***М | Преобразователь первичный |
