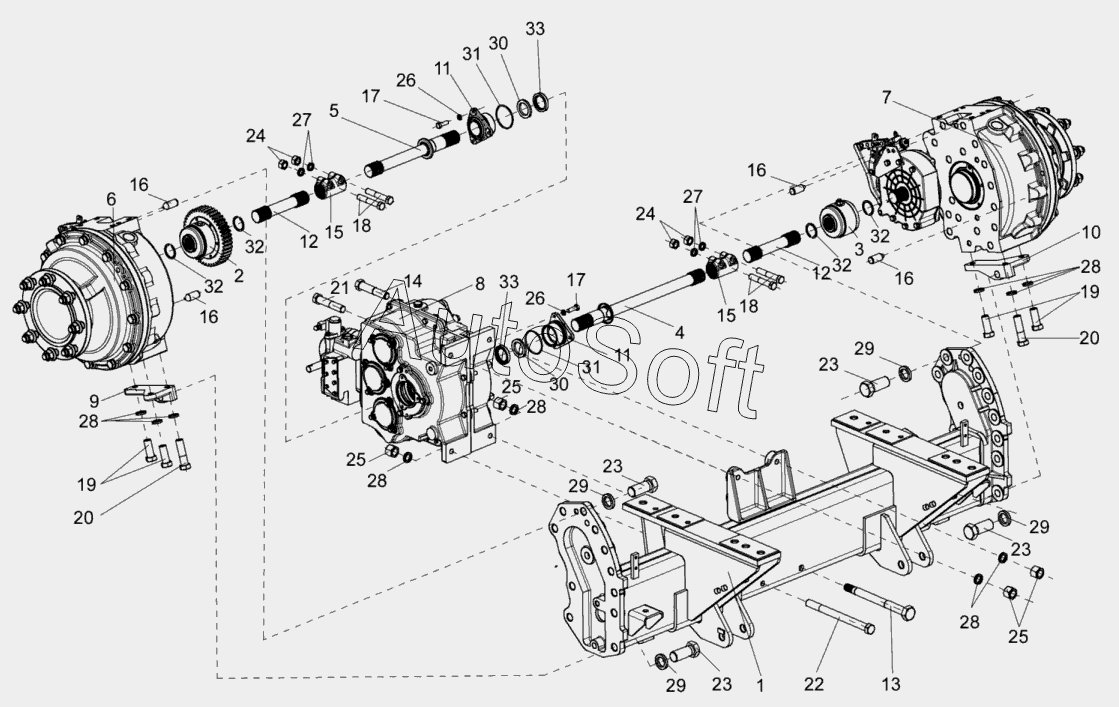

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Мост ведущий КВС-2-0107000
/68.gif)
26
26
18
18
19
19
20
20
21
22
23
23
23
23
24
24
25
25
25
17
17
27
27
28
28
28
28
28
29
29
29
29
30
30
31
31
32
32
32
32
33
33
9
1
2
3
4
5
6
7
8
КВC-2-0107000
10
11
11
12
12
13
14
15
15
16
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВC-2-0107000 | К***0 | Мост ведущий | |
| 1 | К***0 | Балка моста | |
| 2 | К***0 | Муфта | |
| 3 | К***0 | Муфта | |
| 4 | К***0 | Полуось | |
| 5 | К***1 | Полуось | |
| 6 | К***3 | Редуктор бортовой | |
| 7 | К***2 | Редуктор бортовой | |
| 8 | 3***0 | Коробка диапазонов | |
| 9 | К***4 | Кронштейн | |
| 10 | К***1 | Кронштейн | |
| 11 | У***5 | Корпус | |
| 12 | У***А | Полуось | |
| 13 | У***9 | Болт специальный | |
| 14 | У***1 | Болт | |
| 15 | 3***5 | Муфта соединительная | |
| 16 | 3***6 | Штифт | |
| 17 | Б***6 | Болт М8-6gх25-7796 | |
| 18 | Б***6 | Болт М12-6gх70-7796 | |
| 19 | Б***6 | Болт М16-6gх40-7796 | |
| 20 | Б***6 | Болт М16-6gх60-7796 | |
| 21 | Б***6 | Болт М16-6gх80-7796 | |
| 22 | Б***6 | Болт М16-6gх200-7796 | |
| 23 | Б***6 | Болт М24-6gх65-7796 | |
| 24 | Г***5 | Гайка М12-6G-5915 | |
| 25 | Г***3 | Гайка М16-6G-15523 | |
| 26 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 28 | Ш***2 | Шайба 16.65Г-6402 | |
| 29 | Ш***2 | Шайба 24.65Г-6402 | |
| 30 | С***8 | Кольцо СП-65-45-8-6308 | |
| 31 | 0***3 | Кольцо 079-085-36-2-2-18829/9833 | |
| 32 | В***0 | Кольцо | |
| 33 | 1***2 | Манжета 1.2-45х65-1-8752 |
