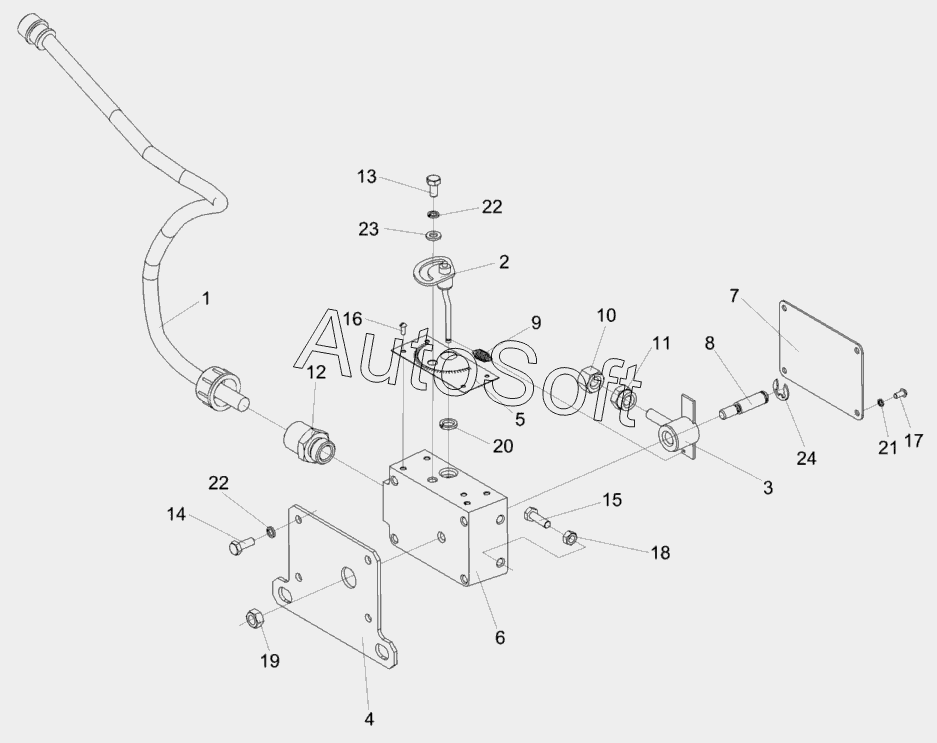

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Датчик камнедетектора КВС-1-0111070-01
/6.gif)
КВС-1-0111070-01
КВС-1-0111440-01
3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0111070-01 | К***1 | Датчик камнедетектора | |
| КВС-1-0111440-01 | К***1 | Датчик камнедетектора | |
| 1 | К***1 | Выключатель | |
| 2 | П***0 | Эксцентрик | |
| 3 | П***0 | Маятник | |
| 3 | П***0 | Маятник | |
| 4 | К***7 | Кронштейн | |
| 5 | П***5 | Табличка | |
| 6 | П***8 | Корпус | |
| 7 | П***3 | Крышка | |
| 8 | П***3 | Ось | |
| 9 | П***4 | Пружина | |
| 10 | П***5 | Гайка | |
| 11 | П***1 | Гайка | |
| 12 | П***А | Штуцер | |
| 13 | Б***8 | Болт М6-6gх12-7798 | |
| 14 | Б***8 | Болт М6-6gх16-7798 | |
| 15 | Б***8 | Болт М6-6gх20-7798 | |
| 16 | В***3 | Винт В.М3-6gх8-17473 | |
| 17 | В***3 | Винт В.М4-6gх8-17473 | |
| 18 | Г***5 | Гайка М6-6G-5915 | |
| 19 | Г***5 | Гайка М8-6G-5915 | |
| 20 | 0***3 | Кольцо 012-016-25-2-2-18829/9833 | |
| 21 | Ш***2 | Шайба 4.65Г-6402 | |
| 22 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 23 | Ш***1 | Шайба С.6.01-11371 | |
| 24 | Ш***8 | Шайба 9.01-11648 |
