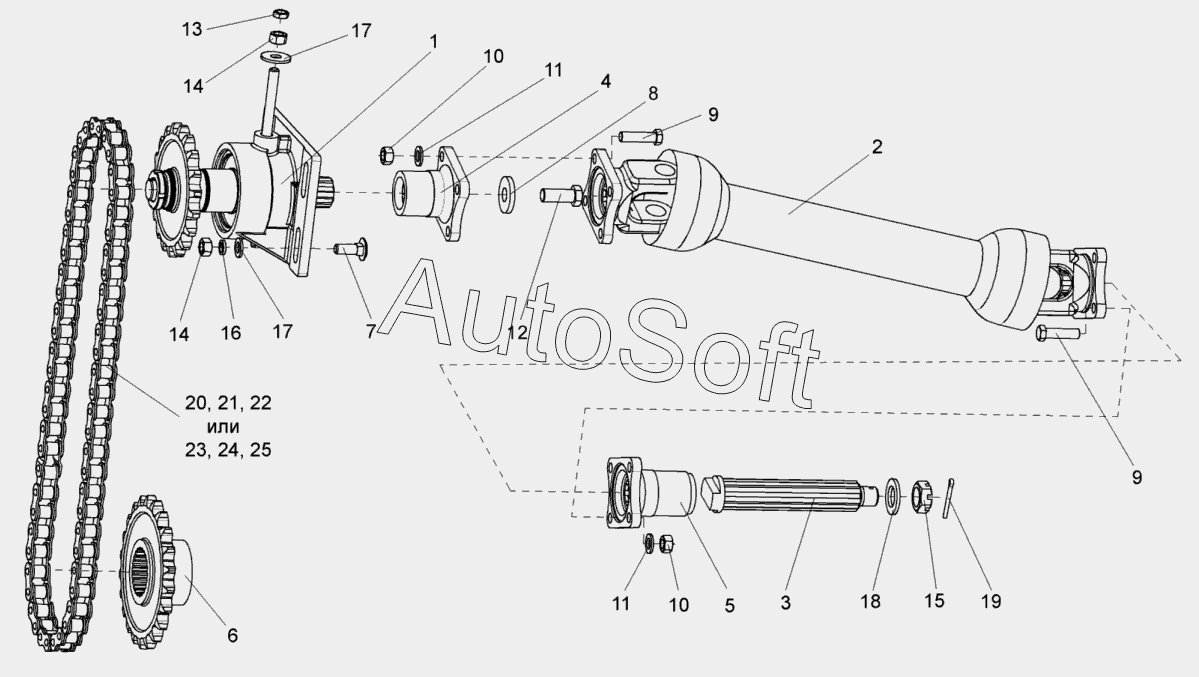

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Установка карданного вала КВС-1-0119000
/7.gif)
13
25
24
23
22
21
20
19
18
17
17
16
15
14
14
1
12
11
11
10
10
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Контрпривод | |
| 2 | К***0 | Вал карданный | |
| 3 | К***1 | Вал | |
| 4 | К***2 | Фланец | |
| 5 | К***3 | Фланец | |
| 6 | К***4 | Звездочка | |
| 7 | К***1 | Болт | |
| 8 | П***6 | Шайба | |
| 9 | У***1 | Болт | |
| 10 | У***2 | Гайка | |
| 11 | У***7 | Шайба | |
| 12 | Б***6 | Болт М16-LH-6gх40-7796 | |
| 13 | Г***6 | Гайка М12-6G-2526 | |
| 14 | Г***5 | Гайка М12-6G-5915 | |
| 15 | Г***5 | Гайка М24х2-6G-5935 | |
| 16 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 17 | Ш***8 | Шайба А12.01-6958 | |
| 18 | Ш***1 | Шайба С.24.01-11371 | |
| 19 | 5***7 | Шплинт 5х40-397 | |
| 20 | Ц***ь | Цепь | |
| 21 | З***о | Звено к цепи | |
| 22 | З***о | Звено к цепи | |
| 23 | Ц***6 | Цепь 16B-1 ISO 606 | |
| 24 | З***1 | Звено С-16B-1 | |
| 25 | З***1 | Звено П-16 B-1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
