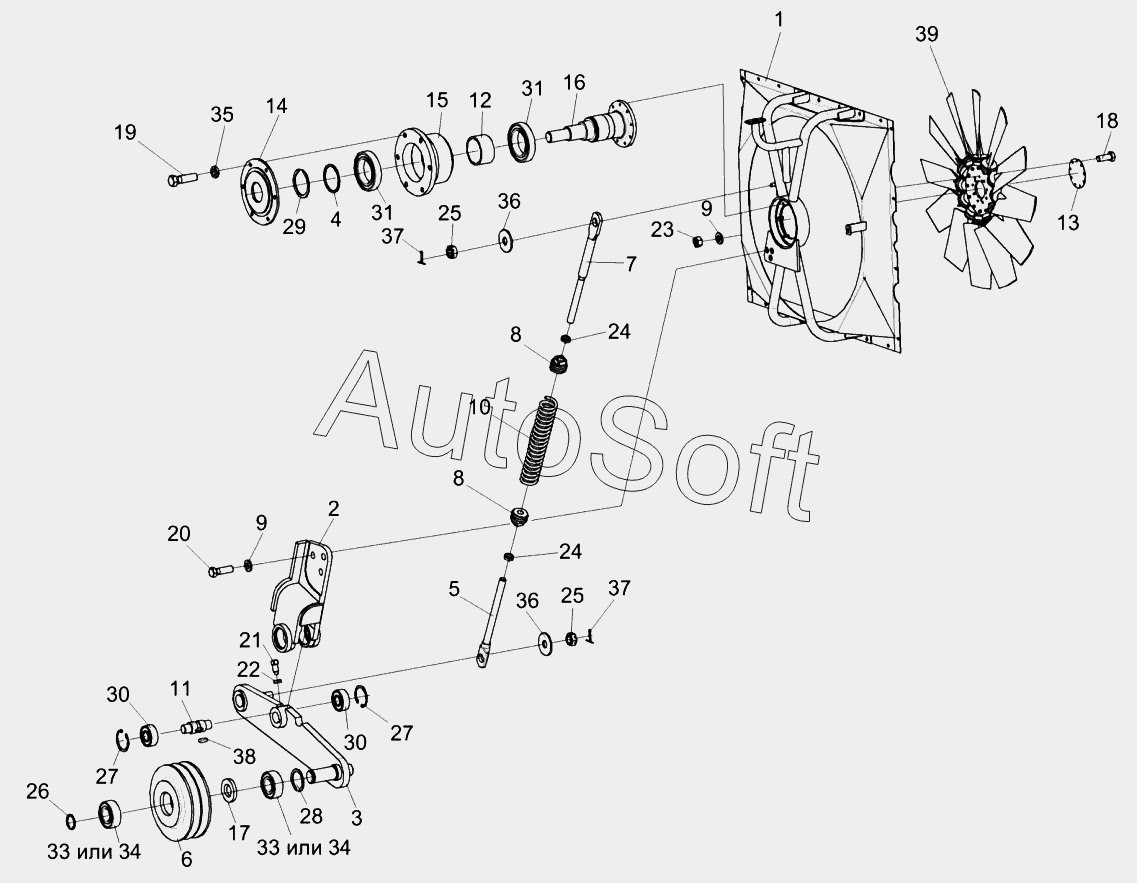

Каталог запасных частей к технике: Гомсельмаш КЗС-1420 часть 1 (2014). Установка вентилятора КЗК-1420-0106200
29
18
19
20
21
22
23
24
24
25
25
26
27
27
28
17
30
30
31
31
32
33
33
34
34
35
36
36
37
37
38
39
6
1
2
3
4
5
7
8
8
9
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-2-0106550 | К***0 | Привод вентилятора | |
| КЗК-12-3-0106650 | К***0 | Ролик натяжной | |
| КЗК-1420-0106200 | К***0 | Установка вентилятора | |
| КЗК-1420-0106220 | К***0 | Рычаг | |
| КЗК-1420-0106240 | К***0 | Рычаг | |
| КЗК-1420-0106280 | К***0 | Пружина | |
| 1 | К***0 | Диффузор | |
| 2 | К***0 | Кронштейн | |
| 3 | К***0 | Рычаг | |
| 4 | К***9 | Шайба | |
| 5 | К***6 | Зацеп | |
| 6 | К***4 | Ролик натяжной | |
| 7 | К***Б | Зацеп | |
| 8 | К***7 | Пробка | |
| 9 | У***7 | Шайба | |
| 10 | У***4 | Пружина | |
| 11 | У***6 | Ось | |
| 12 | У***1 | Втулка | |
| 13 | У***4 | Крышка | |
| 14 | У***5 | Крышка | |
| 15 | У***1 | Корпус | |
| 16 | У***8 | Вал | |
| 17 | 6***0 | Кольцо распорное | |
| 18 | Б***6 | Болт М8-6eх20-7796 | |
| 19 | Б***6 | Болт М10-6eх35-7796 | |
| 20 | Б***6 | Болт М12-6eх40-7796 | |
| 21 | В***2 | Винт B.М10-6e20-1482 | |
| 22 | Г***6 | Гайка М10-6G-2526 | |
| 23 | Г***5 | Гайка М12-6G-5915 | |
| 24 | Г***6 | Гайка М12-6G-2526 | |
| 25 | Г***9 | Гайка М14х1, 5-6G-5919 | |
| 26 | В***0 | Кольцо В25-13940 | |
| 27 | В***3 | Кольцо В40-13943 | |
| 28 | В***1 | Кольцо | |
| 29 | В***0 | Кольцо В70-13940 | |
| 30 | 1***2 | Подшипник 180503-8882 | |
| 31 | 6***3 | Подшипник 6014-2RS1/C3 | |
| 32 | 6***3 | Подшипник | |
| 33 | 6***1 | Подшипник | |
| 34 | 6***S | Подшипник | |
| 35 | Ш***2 | Шайба 10.65Г-6402 | |
| 36 | Ш***8 | Шайба C 14.01-6958 | |
| 37 | Ш***7 | Шплинт 3,2х25-397 | |
| 38 | Ш***0 | Шпонка 6х6х18-23360 | |
| 39 | 8***5 | Вентилятор |
