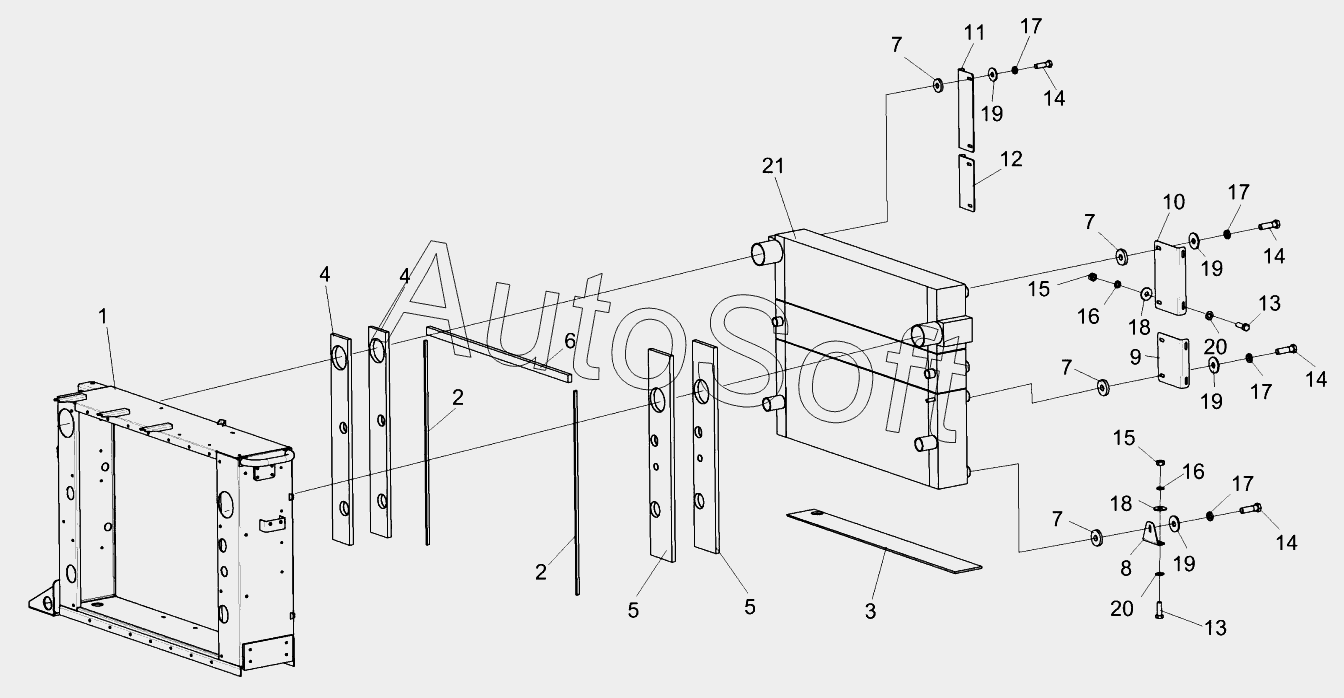

Каталог запасных частей к технике: Гомсельмаш КЗС-1420 часть 1 (2014). Установка радиатора КЗК-1420-0106050
1
2
2
3
4
4
5
5
6
7
7
7
7
8
9
10
11
12
13
13
14
14
14
14
15
15
16
16
17
17
17
17
18
18
19
19
19
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1420-0106050 | К***0 | Установка радиатора | |
| 1 | К***0 | Корпус радиаторов | |
| 2 | К***2 | Уплотнение | |
| 3 | К***3 | Уплотнитель | |
| 4 | К***4 | Уплотнитель | |
| 5 | К***5 | Уплотнитель | |
| 6 | К***6 | Уплотнитель | |
| 7 | К***7 | Прокладка | |
| 8 | К***8 | Кронштейн | |
| 9 | К***1 | Кронштейн | |
| 10 | К***1 | Кронштейн | |
| 11 | К***2 | Кронштейн | |
| 12 | К***3 | Кронштейн | |
| 13 | Б***6 | Болт М8-6eх25-7796 | |
| 14 | Б***6 | Болт М10-6eх35-7796 | |
| 15 | Г***5 | Гайка М8-6G-5915 | |
| 16 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 17 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 18 | Ш***8 | Шайба C 8.01-6958 | |
| 19 | Ш***8 | Шайба C 10.01-6958 | |
| 20 | Ш***1 | Шайба C.8.01-11371 | |
| 21 | Б***0 | Радиатор |
