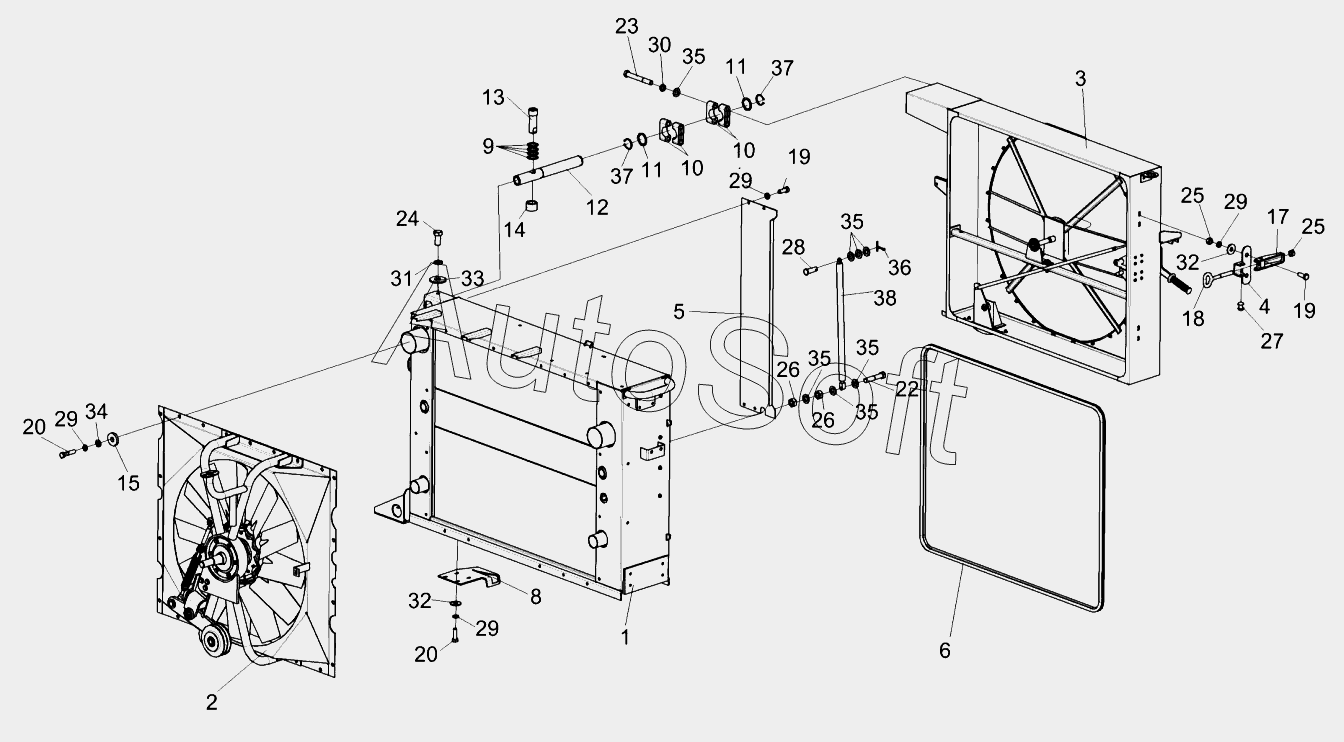

Каталог запасных частей к технике: Гомсельмаш КЗС-1420 часть 1 (2014). Радиатор КЗК-1420-0106040
29
29
29
29
20
20
21
22
23
24
25
25
26
26
27
28
19
19
30
31
32
32
33
34
35
35
35
35
35
36
37
37
38
9
1
2
3
4
5
6
7
8
10
10
11
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1420-0106040 | К***0 | Радиатор | |
| КЗК-1420-0106460 | К***0 | Замок | |
| 1 | К***0 | Установка радиатора | |
| 2 | К***0 | Установка вентилятора | |
| 3 | К***0 | Воздухозаборник | |
| 4 | К***3 | Основание | |
| 5 | К***4 | Зашивка | |
| 6 | К***7 | Уплотнение | |
| 7 | К***5 | Табличка | |
| 8 | К***6 | Кронштейн | |
| 9 | К***2 | Шайба | |
| 10 | К***1 | Корпус подшипника | |
| 11 | К***6 | Шайба | |
| 12 | К***А | Ось | |
| 13 | К***А | Ось | |
| 14 | К***2 | Втулка | |
| 15 | К***7 | Шайба | |
| 16 | К***3 | Гайка | |
| 17 | 8***. | Скоба | |
| 18 | 8***1 | Крюк | |
| 19 | Б***6 | Болт М8-6eх20-7796 | |
| 20 | Б***6 | Болт М8-6eх25-7796 | |
| 21 | Б***6 | Болт М8-6eх35-7796 | |
| 22 | Б***6 | Болт М10-6eх50-7796 | |
| 23 | Б***6 | Болт М10-6eх80-7796 | |
| 24 | Б***6 | Болт М12-6eх25-7796 | |
| 25 | Г***5 | Гайка М8-6G-5915 | |
| 26 | Г***5 | Гайка М10-6G-5915 | |
| 27 | З***9 | Заклепка 4х12-10299 | |
| 28 | 6***0 | Ось | |
| 29 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 31 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 32 | Ш***8 | Шайба C 8.01-6958 | |
| 33 | Ш***8 | Шайба C 12.01-6958 | |
| 34 | Ш***1 | Шайба C.8.01-11371 | |
| 35 | Ш***1 | Шайба C.10.01-11371 | |
| 36 | Ш***7 | Шплинт 3,2х25-397 | |
| 37 | В***2 | Кольцо В35-13942 | |
| 38 | 2***N | Пружина газовая 2109LX 0700N |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
