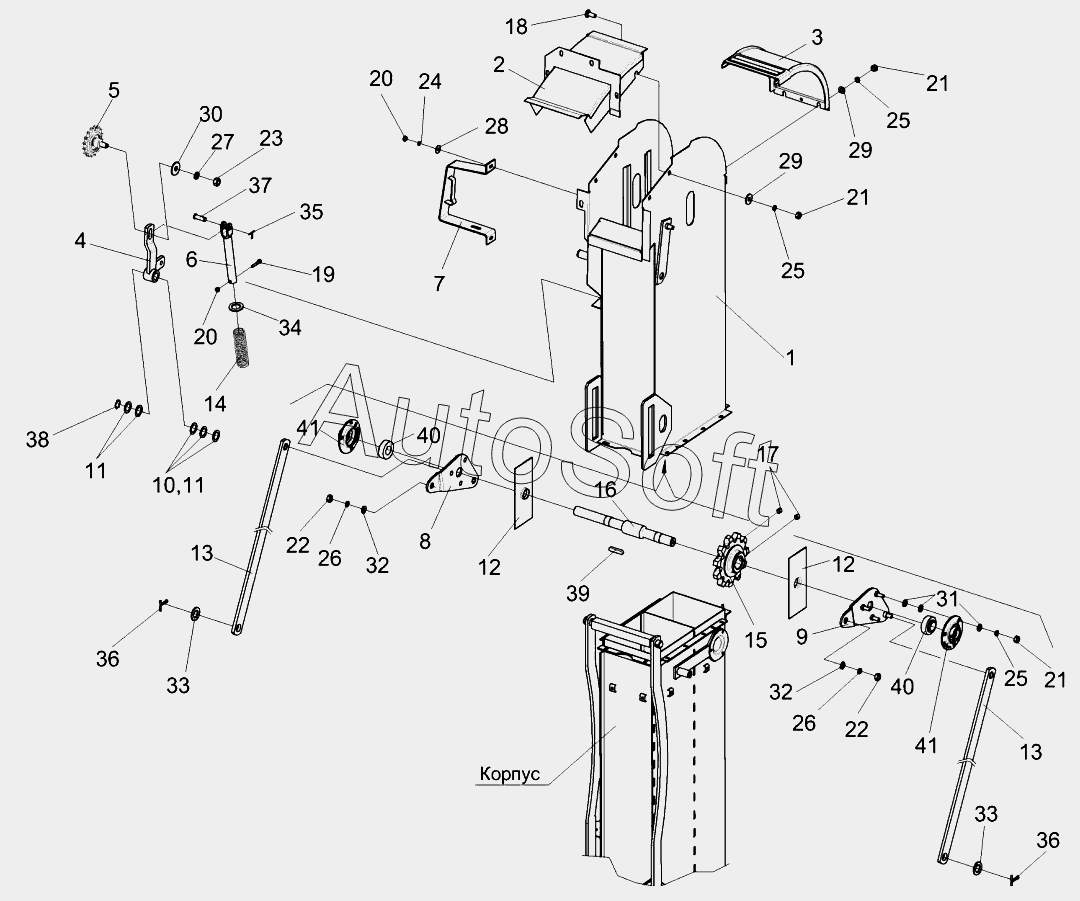

Каталог запасных частей к технике: Гомсельмаш КЗС-1420 часть 1 (2014). Элеватор зерновой КЗК-14-0214000 (лист 1)
32
32
22
22
23
24
25
25
25
26
26
27
28
29
29
30
31
21
21
21
33
33
34
35
36
36
37
38
39
40
40
41
41
11
11
1
2
3
4
5
6
7
8
9
10
12
12
13
13
14
15
16
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-14-0214000 | К***0 | Элеватор зерновой | |
| 1 | К***0 | Корпус | |
| 2 | К***0 | Крышка | |
| 3 | К***0 | Крышка | |
| 4 | К***0 | Рычаг | |
| 5 | К***0 | Звездочка натяжная | |
| 6 | К***0 | Вилка | |
| 7 | К***0 | Кронштейн | |
| 8 | К***0 | Рычаг | |
| 9 | К***1 | Рычаг | |
| 10 | К***9 | Шайба | |
| 11 | К***1 | Шайба | |
| 12 | К***8 | Пластина | |
| 13 | К***4 | Рычаг | |
| 14 | К***7 | Пружина | |
| 15 | К***3 | Звездочка | |
| 16 | К***А | Вал | |
| 17 | К***5 | Винт | |
| 18 | К***В | Болт | |
| 19 | Б***8 | Болт М6-6eх35-7798 | |
| 20 | Г***5 | Гайка М6-6G-5915 | |
| 21 | Г***5 | Гайка М8-6G-5915 | |
| 22 | Г***5 | Гайка М10-6G-5915 | |
| 23 | Г***5 | Гайка М12-6G-5915 | |
| 24 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 26 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 28 | Ш***8 | Шайба C 6.01-6958 | |
| 29 | Ш***8 | Шайба C 8.01-6958 | |
| 30 | Ш***8 | Шайба C 12.01-6958 | |
| 31 | Ш***1 | Шайба C.8.01-11371 | |
| 32 | Ш***1 | Шайба C.10.01-11371 | |
| 33 | Ш***1 | Шайба C.20.01-11371 | |
| 34 | Ш***1 | Шайба C.22.01-11371 | |
| 35 | Ш***7 | Шплинт 3,2х20-397 | |
| 36 | Ш***7 | Шплинт 5х32-397 | |
| 37 | 6***0 | Ось 6-10 b12х32-9650 | |
| 38 | В***2 | Кольцо В20-13942 | |
| 39 | Ш***0 | Шпонка 10х8х45-23360 | |
| 40 | Y***5 | Подшипник YET 205 | |
| 41 | К***2 | Корпус PF 52 |
