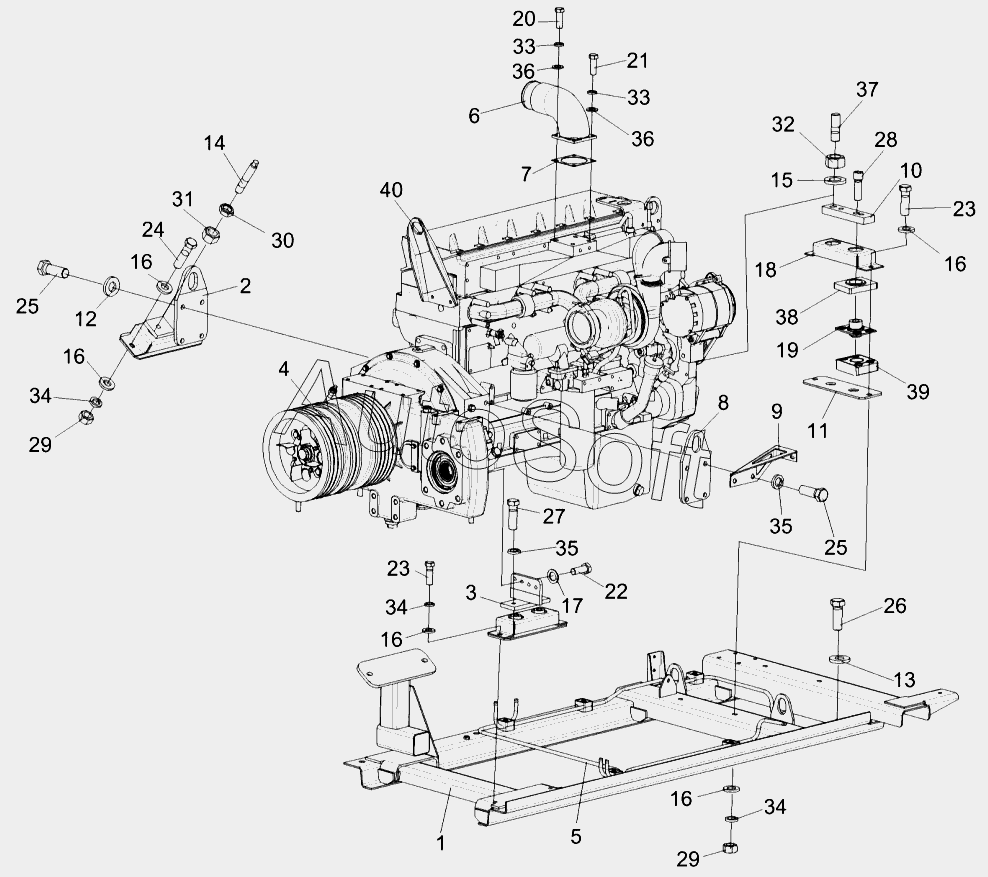

Каталог запасных частей к технике: Гомсельмаш КЗС-1420 часть 1 (2014). Двигатель КЗК-1420-0106010 (лист 1)
30
20
21
22
23
23
24
25
25
26
27
28
29
29
19
31
32
33
33
34
34
34
35
35
36
36
37
38
39
40
9
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
16
16
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0106160 | К***0 | Амортизатор | |
| КЗК-1420-0106010 | К***0 | Двигатель | |
| КЗК-1420-0106110 | К***0 | Опора | |
| 1 | К***0 | Рама подмоторная | |
| 2 | К***0 | Опора | |
| 3 | К***0 | Опора | |
| 4 | К***0 | Мультипликатор | |
| 5 | К***0 | Установка топливопроводов | |
| 6 | К***1 | Патрубок | |
| 7 | К***8 | Прокладка | |
| 8 | К***1 | Кронштейн | |
| 9 | К***4 | Кронштейн | |
| 10 | К***5 | Плита | |
| 11 | К***1 | Пластина | |
| 12 | К***7 | Шайба | |
| 13 | К***А | Шайба | |
| 14 | К***5 | Шпилька | |
| 15 | С***7 | Шайба | |
| 16 | У***3 | Шайба | |
| 17 | У***7 | Шайба | |
| 18 | У***1 | Скоба | |
| 19 | 5***1 | Гнездо с планкой | |
| 20 | Б***6 | Болт М10-6eх25-7796 | |
| 21 | Б***6 | Болт М10-6eх30-7796 | |
| 22 | Б***6 | Болт М12-6eх30-7796 | |
| 23 | Б***6 | Болт М14-6gх45-7796 | |
| 24 | Б***6 | Болт М14-6eх55-7796 | |
| 25 | Б***6 | Болт М16-6eх45-7796 | |
| 26 | Б***6 | Болт М16-6eх45-7796 | |
| 27 | Б***8 | Болт М16х1,5-6eх55-7798 | |
| 28 | В***8 | Винт М16-6eх50-11738 | |
| 29 | Г***5 | Гайка М14-6G-5915 | |
| 30 | Г***6 | Гайка М16-6G-2526 | |
| 31 | Г***5 | Гайка М16-6G-5915 | |
| 32 | Г***5 | Гайка М20-6G-5915 | |
| 33 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 34 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 35 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 36 | Ш***1 | Шайба C.10.01-11371 | |
| 37 | Ш***2 | Шпилька 2 М20-6eх45-22032 | |
| 38 | 5***6 | Подушка верхняя | |
| 39 | 5***7 | Подушка нижняя | |
| 40 | Q***1 | Двигатель |
