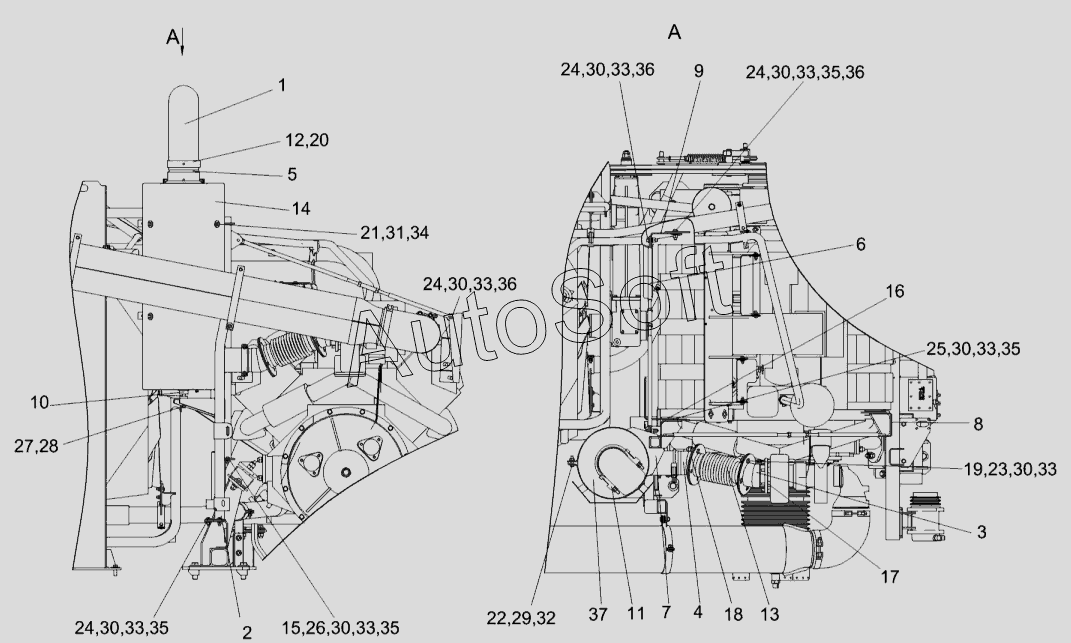

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2016). Установка глушителя КВС-5-0157100
/79.gif)
29
20
21
22
23
24
24
24
24
25
26
27
28
19
30
30
30
30
30
30
30
31
32
33
33
33
33
33
33
33
34
35
35
35
35
36
36
36
37
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-5-0157100 | К***0 | Установка глушителя | |
| 1 | К***0 | Труба выхлопная | |
| 2 | К***0 | Стойка | |
| 3 | К***0 | Патрубок | |
| 4 | К***0 | Труба | |
| 5 | К***0 | Переходник | |
| 6 | К***0 | Растяжка | |
| 7 | К***0 | Опора | |
| 8 | К***0 | Кронштейн | |
| 9 | К***0 | Кронштейн | |
| 10 | К***0 | Кронштейн | |
| 11 | К***0 | Хомут | |
| 12 | К***1 | Хомут | |
| 13 | К***0 | Сильфон | |
| 14 | К***2 | Щиток | |
| 15 | К***4 | Пластина | |
| 16 | К***9 | Кронштейн | |
| 17 | К***3 | Прокладка | |
| 18 | К***7 | Прокладка | |
| 19 | У***7 | Шайба | |
| 20 | У***1 | Кольцо уплотнительное | |
| 21 | Б***6 | Болт М8-6eх20-7796 | |
| 22 | Б***6 | Болт М10-6eх40-7796 | |
| 23 | Б***6 | Болт М12-6eх30-7796 | |
| 24 | Б***6 | Болт М12-6eх35-7796 | |
| 25 | Б***6 | Болт М12-6eх40-7796 | |
| 26 | Б***6 | Болт М12-6eх45-7796 | |
| 27 | В***2 | Винт B.М12-6eх60-1482 | |
| 28 | Г***6 | Гайка М12-6G-2526 | |
| 29 | Г***5 | Гайка М10-6G-5915 | |
| 30 | Г***5 | Гайка М12-6G-5915 | |
| 31 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 32 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 33 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 34 | Ш***8 | Шайба A 8.01-6958 | |
| 35 | Ш***8 | Шайба A 12.01-6958 | |
| 36 | Ш***1 | Шайба C.12.01-11371 | |
| 37 | 2***N | Глушитель 201400N |
