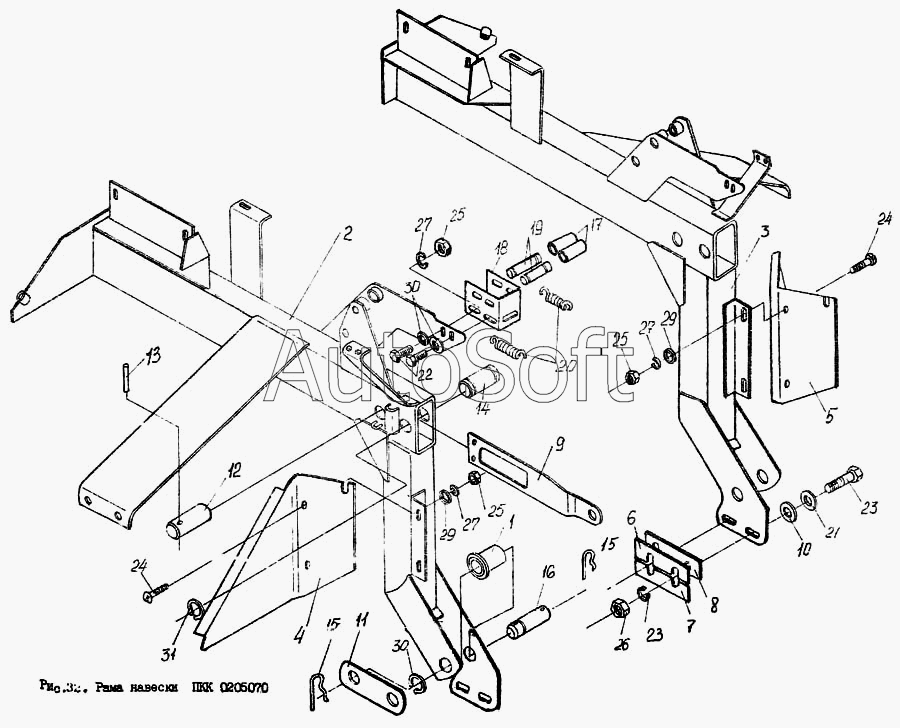

Каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000. Рама навески ПКК 0205070
24
24
16
17
18
19
20
21
22
23
23
15
15
25
25
25
26
27
27
27
29
29
30
30
31
7
1
2
3
4
5
6
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0128300А | К***А | Замок в сборе | |
| ПКК 0205070 | П***0 | Рама навески в сборе | |
| ПКК.0205050 | П***0 | Стержень | |
| 1 | П***0 | Ролик | |
| 2 | П***0 | Рама навески | |
| 3 | П***1 | Рама навески | |
| 4 | П***4 | Закрылок | |
| 5 | П***1 | Закрылок | |
| 6 | П***1 | Прокладка | |
| 7 | П***1 | Прокладка | |
| 8 | П***2 | Прокладка | |
| 9 | П***7 | Хвостовик | |
| 10 | П***5 | Шайба | |
| 11 | П***9 | Накладка | |
| 12 | П***3 | Стержень | |
| 13 | П***7 | Штифт | |
| 14 | П***8 | Ось | |
| 15 | П***2 | Шплинт пружинный | |
| 16 | П***5 | Ось ролика | |
| 17 | К***А | Муфта | |
| 18 | К***А | Скоба | |
| 19 | К***А | Валик | |
| 20 | К***Б | Пружина | |
| 21 | К***2 | Шайба специальная | |
| 22 | Б***0 | Болт М8-6ех20.88.019 ГОСТ 7796-70 | |
| 23 | Б***0 | Болт М16.6ех60.88.019 ГОСТ 7796-70 | |
| 24 | В***0 | Винт М8-6ех20.58.019 ГОСТ 17473-80 | |
| 25 | Г***0 | Гайка М8-6G.6.016 ГОСТ 5915-70 | |
| 26 | Г***0 | Гайка М16-6G.6.019 ГОСТ 5915-70 | |
| 27 | Ш***0 | Шайба 8.65Г.06 ГОСТ 6402-70 | |
| 28 | Ш***0 | Шайба 16.65Г.06 ГОСТ 6402-70 | |
| 29 | Ш***8 | Шайба 8.01.019 ГОСТ 6958-78 | |
| 30 | Ш***8 | Шайба 8.01.019 ГОСТ 11371-78 | |
| 31 | К***6 | Кольцо А30 ГОСТ 13940-86 |
