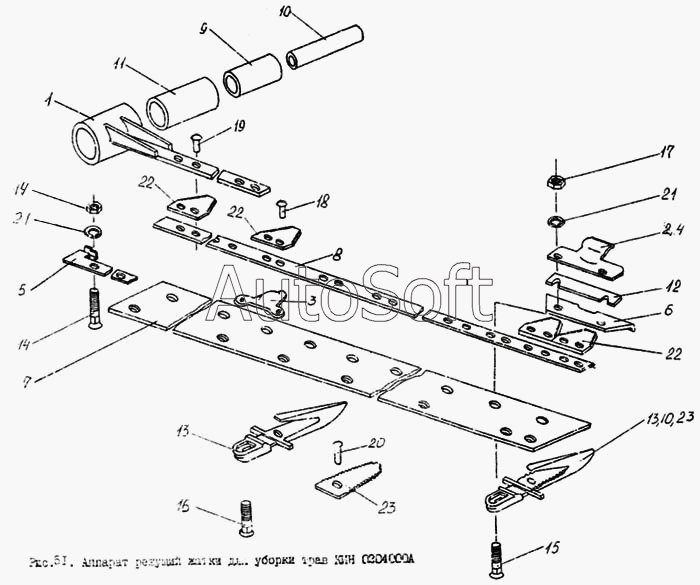

Каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000. Аппарат режущий жатки для уборки трав КИН 0204000А
10
10
23
23
22
22
22
21
21
20
19
18
17
17
16
15
14
13
13
12
11
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗНМ 08.010 | К***0 | Палец в сборе | |
| КИН-0204000-А | К***А | Аппарат режущий в сборе | |
| КИН-0204010 | К***0 | Нож в сборе | |
| КИН-0204020 | К***0 | Головка ножа в сборе | |
| 1 | К***А | Головка | |
| 2 | К***0 | Прижим | |
| 3 | К***1 | Прижим | |
| 4 | К***2 | Прижим | |
| 5 | К***1 | Упор | |
| 6 | К***4 | Пластинка трения | |
| 7 | К***А | Брус | |
| 8 | К***2 | Полоса ножевая | |
| 9 | К***А | Втулка | |
| 10 | К***А | Втулка внутренняя | |
| 11 | К***А | Втулка наружная | |
| 12 | К***А | Прокладка регулировочная | |
| 13 | К***1 | Палец | |
| 14 | Б***8 | Болт М12х40.56.019 ГОСТ 7786-78 | |
| 15 | Б***8 | Болт М12х45.56.019 ГОСТ 7786-78 | |
| 16 | Б***8 | Болт М12х50.56.019 ГОСТ 7786-78 | |
| 17 | Г***0 | Гайка М12.6.019 ГОСТ 5915-70 | |
| 18 | З***0 | Заклепка 5х16.01.10ц9хр ГОСТ 10299-80 | |
| 19 | З***0 | Заклепка 5х24.01.10ц9хр ГОСТ 10299-80 | |
| 20 | З***8 | Заклепка 6х28.01.10 ГОСТ 10300-68 | |
| 21 | Ш***0 | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| 22 | Н***2 | Сегмент 1Н ГОСТ 158-74 | |
| 23 | Н***6 | Пластина противорежущая 2н ГОСТ 156-74 |
