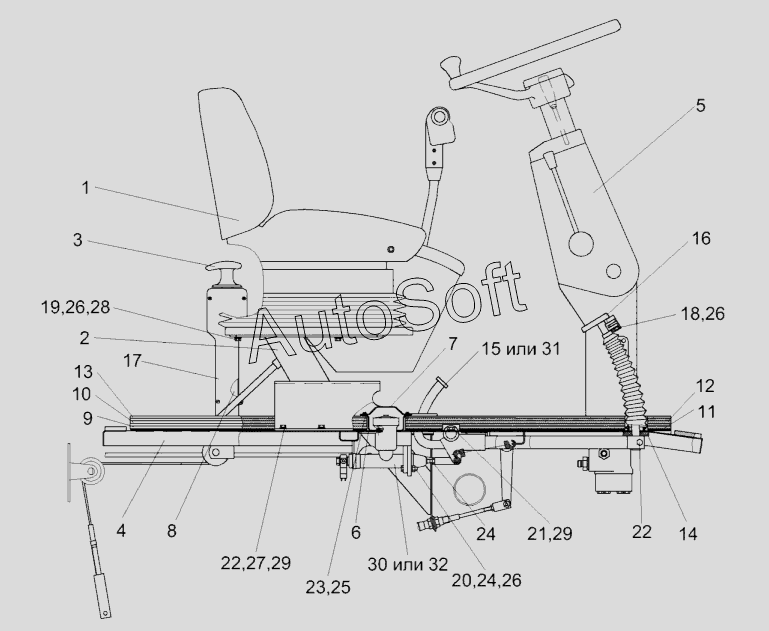

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2015). Площадка управления КГС 0119000 (вид сбоку)
/100.gif)
25
17
18
19
20
21
22
22
23
24
24
16
26
26
26
27
28
29
29
30
31
32
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0119000 | К***0 | Площадка управления | |
| 1 | К***0 | Сиденье | |
| 2 | К***0 | Кронштейн | |
| 3 | К***0 | Колонка привода | |
| 4 | К***А | Площадка | |
| 5 | К***0 | Рулевая колонка | |
| 6 | К***0 | Корпус | |
| 7 | К***0 | Крышка | |
| 8 | У***0 | Крышка | |
| 9 | К***5 | Прокладка | |
| 10 | К***1 | Прокладка | |
| 11 | К***7 | Прокладка | |
| 12 | К***1 | Прокладка | |
| 13 | К***8 | Коврик | |
| 14 | К***2 | Шайба | |
| 15 | К***1 | Подкладка | |
| 16 | У***6 | Подушка педали | |
| 17 | У***7 | Крышка | |
| 18 | У***1 | Винт | |
| 19 | Б***6 | Болт М8-6eх20-7796 | |
| 20 | Б***6 | Болт М8-6eх30-7796 | |
| 21 | Б***6 | Болт М10-6eх25-7796 | |
| 22 | Б***6 | Болт М10-6eх30-7796 | |
| 23 | В***3 | Винт В.М6-6eх12-17473 | |
| 24 | Г***5 | Гайка М8-6G-5915 | |
| 25 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 26 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 28 | Ш***1 | Шайба С.8.01-11371 | |
| 29 | Ш***1 | Шайба С.10.01-11371 | |
| 30 | Е***0 | Главный цилиндр | |
| 31 | Ш***А | Подкладка | |
| 32 | Т***5 | Цилиндр главный привода тормозов |
