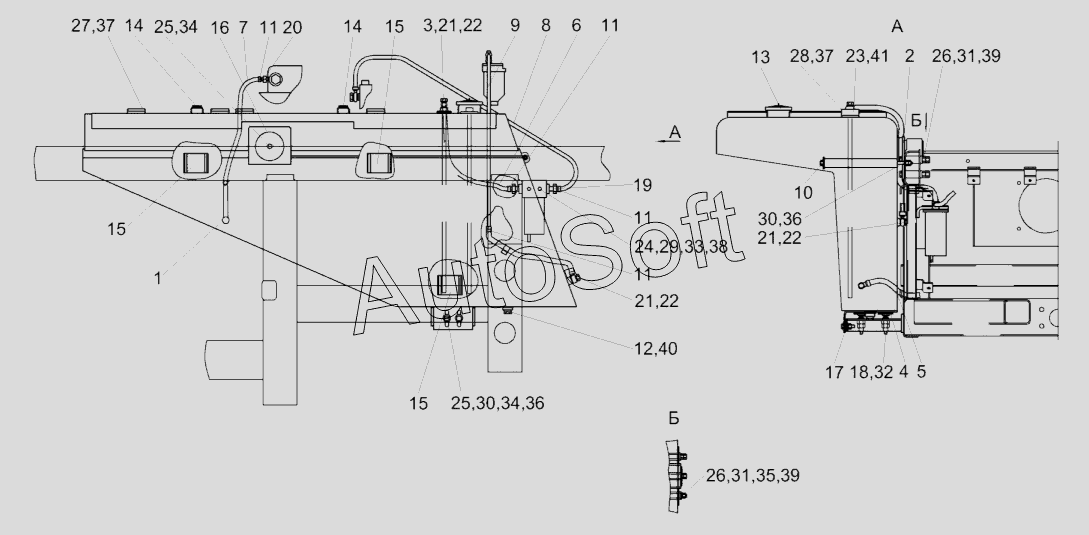

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2015). Установка топливного оборудования КГС 0123000
/99.gif)
32
22
22
22
23
24
25
25
26
26
27
28
29
30
30
31
31
21
21
21
33
34
34
35
36
36
37
37
38
39
39
40
41
11
11
11
11
1
2
3
4
5
6
7
8
9
10
12
13
14
14
15
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0123000 | К***0 | Установка топливного оборудования | |
| 1 | К***0 | Бак топливный | |
| 2 | К***0 | Опора | |
| 3 | К***0 | Труба | |
| 4 | К***0 | Шайба | |
| 5 | К***0 | Топливопровод | |
| 6 | К***1 | Топливопровод | |
| 7 | К***2 | Топливопровод | |
| 8 | К***3 | Топливопровод | |
| 9 | К***0 | Топливопровод | |
| 10 | К***0 | Шпилька | |
| 11 | А***0 | Хомут стяжной | |
| 12 | К***0 | Клапан сливной | |
| 13 | К***0 | Крышка | |
| 14 | К***2 | Прокладка | |
| 15 | К***1 | Прокладка | |
| 16 | К***5 | Диск | |
| 17 | К***6 | Пластина регулировочная | |
| 18 | К***3 | Упор | |
| 19 | К***А | Штуцер | |
| 20 | К***9 | Штуцер | |
| 21 | К***А | Болт специальный | |
| 22 | У***1 | Шайба | |
| 23 | 2***6 | Прокладка | |
| 24 | Б***6 | Болт М8-6eх30-7796 | |
| 25 | Б***6 | Болт М12-6eх45-7796 | |
| 26 | Б***6 | Болт М16-6eх110-7796 | |
| 27 | В***3 | Винт В.М5-6eх18-17473 | |
| 28 | В***3 | Винт В.М5-6eх35-17473 | |
| 29 | Г***5 | Гайка М8-6G-5915 | |
| 30 | Г***5 | Гайка М12-6G-5915 | |
| 31 | Г***5 | Гайка М16-6G-5915 | |
| 32 | Г***6 | Гайка М18х1,5-6G-2526 | |
| 33 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 34 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 35 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 36 | Ш***8 | Шайба C 12.01-6958 | |
| 37 | Ш***1 | Шайба С.5.01-11371 | |
| 38 | Ш***1 | Шайба С.8.01-11371 | |
| 39 | Ш***1 | Шайба С.16.01-11371 | |
| 40 | 3***8 | Прокладка 30 М3-23358 | |
| 41 | Д***М | Датчик объема топлива |
