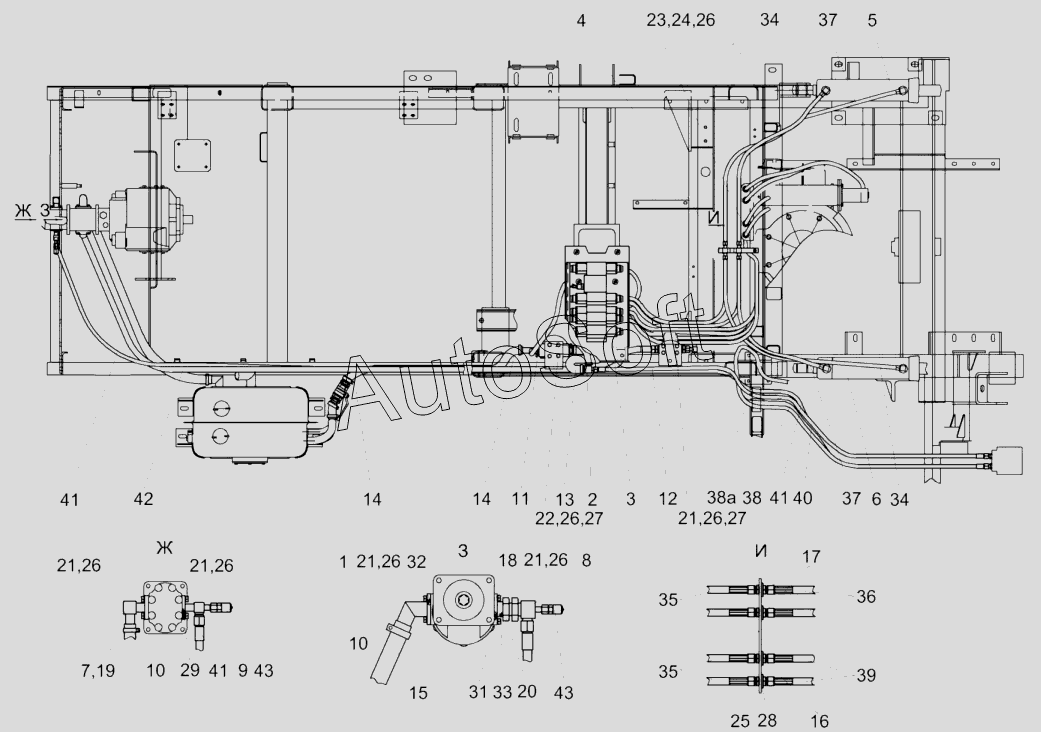

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2017). Гидросистема рабочих органов и рулевого управления КГС 0125000 (вид сверху)
/162.gif)
1
2
3
3
4
5
6
7
8
9
10
10
11
12
13
14
14
15
16
17
18
19
20
21
21
21
21
21
22
23
24
25
26
26
26
26
26
26
26
27
27
28
29
30
31
32
33
34
34
35
35
36
37
37
38
38а
39
40
41
41
41
42
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0125000 | К***0 | Гидросистема рабочих органов и рулевого управления | |
| 1 | К***0 | Фланец | |
| 10 | А***0 | Хомут стяжной | |
| 11 | Р***0 | Рукав | |
| 12 | Р***5 | Рукав | |
| 13 | Р***5 | Рукав | |
| 14 | Р***9 | Рукав 25x35-1,6-10362 | |
| 15 | Р***0 | Рукав всасывающий | |
| 16 | П***9 | Штуцер | |
| 17 | П***1 | Штуцер | |
| 18 | К***1 | Фланец | |
| 19 | У***7 | Полуфланец | |
| 2 | К***0 | Тройник | |
| 20 | У***8 | Штуцер | |
| 21 | Б***6 | Болт М8-6eх20-7796 | |
| 22 | Б***6 | Болт М8-6eх25-7796 | |
| 23 | Б***6 | Болт М8-6eх60-7796 | |
| 24 | Г***5 | Гайка М8-6G-5915 | |
| 25 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 26 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 27 | Ш***1 | Шайба C.8.01-11371 | |
| 28 | Ш***1 | Шайба C.16.01-11371 | |
| 29 | 0***3 | Кольцо 017-021-25-2-2-18829/9833 | |
| 3 | К***0 | Гидроблок | |
| 30 | 0***3 | Кольцо | |
| 31 | 0***3 | Кольцо 030-034-25-2-2-18829/9833 | |
| 32 | 0***3 | Кольцо 038-042-25-2-2-18829/9833 | |
| 33 | К***R | Кольцо уплотнительное 16, 5х2, 5 70NBR | |
| 34 | Р***0 | Рукав высокого давления | |
| 35 | Р***0 | Рукав высокого давления | |
| 36 | Р***0 | Рукав высокого давления | |
| 37 | Р***0 | Рукав высокого давления | |
| 38 | Р***0 | Рукав высокого давления | |
| 38а | Р***0 | Рукав высокого давления | |
| 39 | Р***0 | Рукав высокого давления | |
| 4 | К***0 | Планка | |
| 40 | Р***0 | Рукав высокого давления | |
| 41 | Р***0 | Рукав высокого давления | |
| 42 | Р***0 | Рукав высокого давления | |
| 43 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) | |
| 5 | К***0 | Гидроцилиндр навески | |
| 6 | К***0 | Гидроцилиндр навески | |
| 7 | К***0 | Угольник | |
| 8 | К***0 | Тройник | |
| 9 | К***0 | Тройник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
