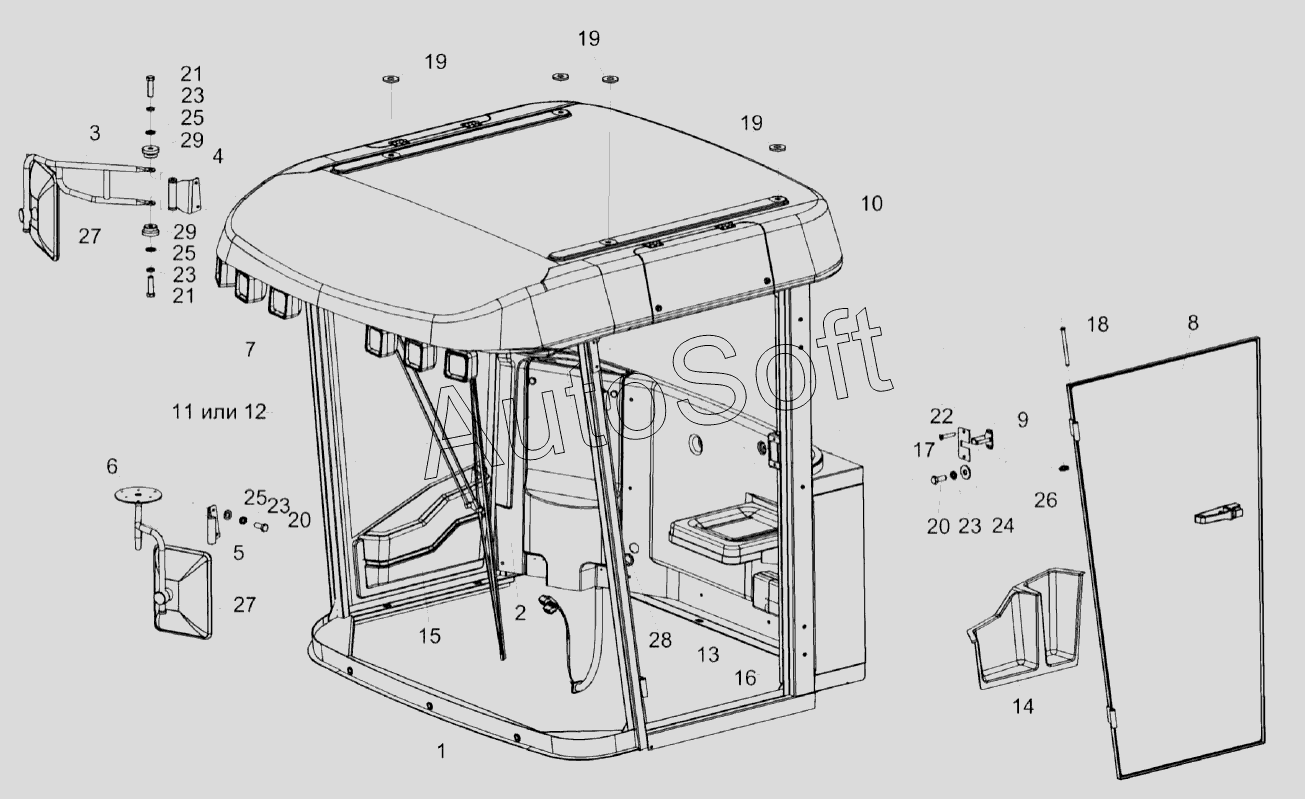

Каталог запасных частей к технике: Гомсельмаш KС-200 (2017). Кабина КС-200-0120010Э1 (лист 1)
15
29
29
28
27
27
26
25
25
25
24
23
23
23
23
22
21
21
20
20
19
19
19
18
17
16
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-200-0120010Э1 | К***1 | Кабина | |
| 1 | К***1 | Каркас | |
| 2 | К***1 | Облицовка стойки | |
| 3 | К***1 | Консоль зеркала | |
| 4 | К***0 | Кронштейн | |
| 5 | К***1 | Кронштейн | |
| 6 | К***1 | Консоль зеркала | |
| 7 | К***1 | Установка электрооборудования кабины | |
| 8 | К***1 | Дверь | |
| 9 | К***0 | Кронштейн | |
| 10 | К***0 | Крыша | |
| 11 | К***0 | Установка стеклоочистителя | |
| 12 | К***1 | Установка стеклоочистителя | |
| 13 | Р***0 | Аптечка | |
| 14 | К***9 | Вставка | |
| 15 | К***4 | Вставка | |
| 16 | К***Б | Облицовка стойки | |
| 17 | К***9 | Крышка | |
| 18 | К***7 | Ось | |
| 19 | С***8 | Прокладка | |
| 20 | Б***6 | Болт М8-6eх20-7796 | |
| 21 | Б***6 | Болт М8-6eх30-7796 | |
| 22 | В***5 | Винт B2.М5-6eх30-17475 | |
| 23 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 24 | Ш***8 | Шайба C 8.01-6958 | |
| 25 | Ш***1 | Шайба C.8.01-11371 | |
| 26 | Ш***8 | Шайба 9.65Г-11648 | |
| 27 | В***9 | Зеркало наружное | |
| 28 | 5***0 | Втулка | |
| 29 | 7***2 | Шайба изолирующая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
