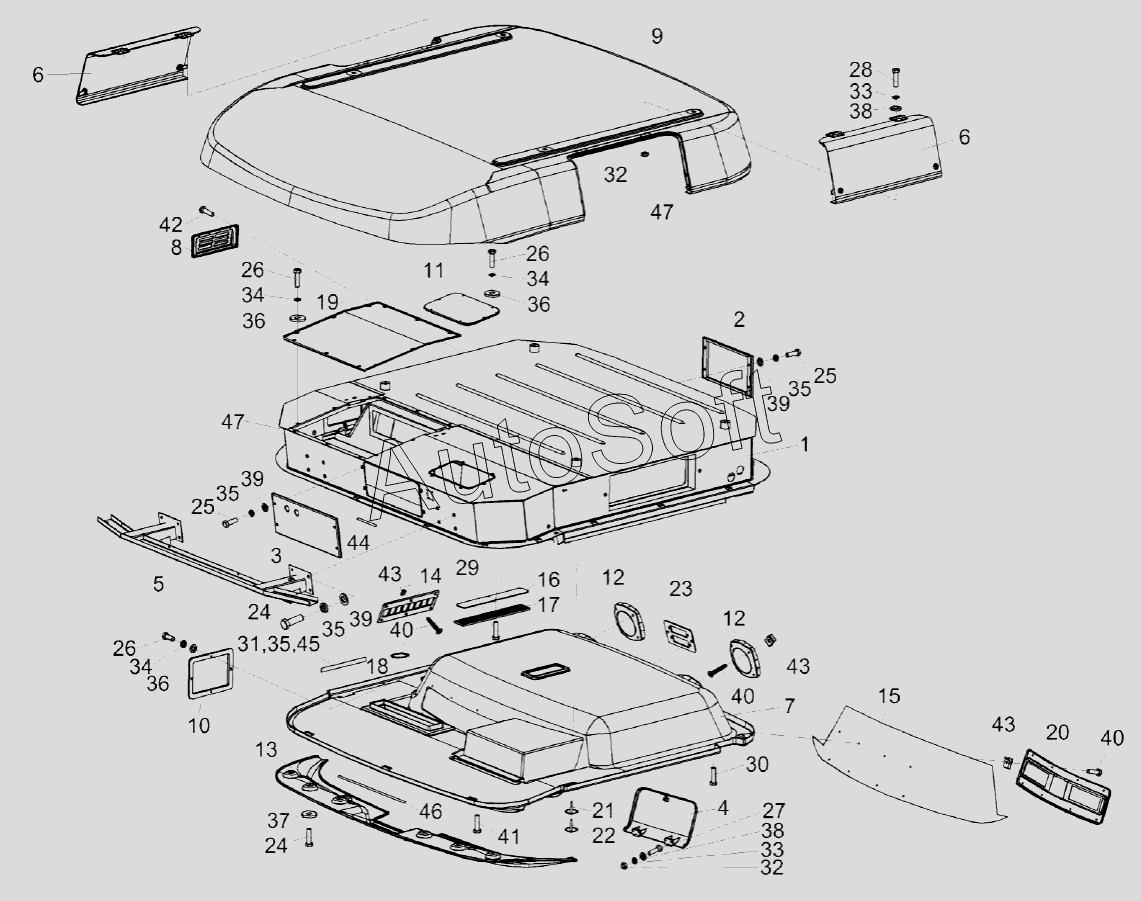

Каталог запасных частей к технике: Гомсельмаш KС-200 (2017). Кабина КС-200-0120010Э1 (лист 3)
36
36
36
25
25
26
26
26
27
28
29
30
31
32
32
33
33
34
34
34
35
35
35
35
24
24
37
38
38
39
39
39
40
40
40
41
42
43
43
43
44
45
46
47
47
12
12
1
2
3
4
5
6
6
7
8
9
10
11
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-200-0120010Э1 | К***1 | Кабина | |
| 1 | К***1 | Каркас | |
| 2 | К***0 | Крышка | |
| 3 | К***0 | Крышка | |
| 4 | К***0 | Крышка | |
| 5 | К***0 | Фародержатель | |
| 6 | К***0 | Крышка | |
| 7 | К***0 | Облицовка | |
| 8 | К***0 | Клапан | |
| 9 | К***0 | Крыша | |
| 10 | К***0 | Крышка | |
| 11 | С***0 | Люк | |
| 12 | С***0 | Крышка | |
| 13 | К***9 | Молдинг | |
| 14 | К***4 | Панель | |
| 15 | К***9 | Панель | |
| 16 | К***2 | Фильтр | |
| 17 | К***3 | Решетка | |
| 18 | К***4 | Кольцо | |
| 19 | К***5 | Крышка | |
| 20 | К***5 | Крышка | |
| 21 | К***7 | Держатель | |
| 22 | К***8 | Фиксатор | |
| 23 | У***3 | Панель | |
| 24 | Б***6 | Болт М8-6eх20-7796 | |
| 25 | Б***6 | Болт М8-6eх25-7796 | |
| 26 | Б***8 | Болт М6-6eх16-7798 | |
| 27 | В***3 | Винт B.М4-6eх12-17473 | |
| 28 | В***3 | Винт | |
| 29 | В***5 | Винт | |
| 30 | В***5 | Винт | |
| 31 | Г***6 | Гайка М8-6G-2526 | |
| 32 | Г***7 | Гайка М4-6G-5927 | |
| 33 | Ш***2 | Шайба 4.65Г-6402 | |
| 34 | Ш***2 | Шайба 6.65Г-6402 | |
| 35 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 36 | Ш***8 | Шайба C 6.01-6958 | |
| 37 | Ш***8 | Шайба C 8.01-6958 | |
| 38 | Ш***1 | Шайба C.4.01-11371 | |
| 39 | Ш***1 | Шайба C.8.01-11371 | |
| 40 | В***0 | Винт 2-5х2х25-10620 | |
| 41 | В***в | Винт | |
| 42 | В***в | Винт | |
| 43 | 6***4 | Держатель | |
| 44 | А***1 | Клапан | |
| 45 | 1***m | Пружина газовая | |
| 46 | 2***2 | Шторка солнцезащитная | |
| 47 | S***E | Уплотнитель |
