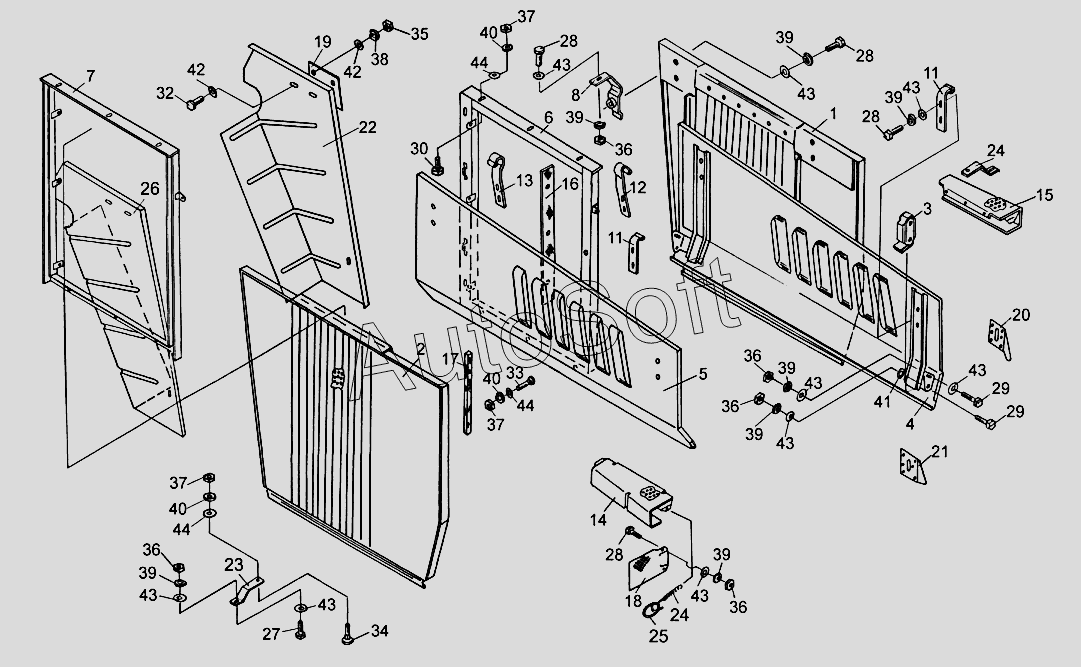

Каталог запасных частей к технике: Гомсельмаш УЭС-280 (2017). Капоты
/114.gif)
1
2
3
4
5
6
7
8
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
28
28
28
29
29
30
32
33
34
35
36
36
36
36
36
37
37
37
38
39
39
39
39
39
39
39
40
40
40
41
42
42
43
43
43
43
43
43
43
43
43
44
44
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| УЭС1100030 | У***0 | Щит | |
| УЭС1100030-01 | У***1 | Щит | |
| УЭС1100550 | У***0 | Пружина | |
| 1 | У***2 | Крышка | |
| 2 | У***3 | Крышка | |
| 3 | У***0 | Замок | |
| 4 | У***0 | Щит | |
| 5 | У***1 | Щит | |
| 6 | У***0 | Стойка | |
| 7 | У***1 | Стойка | |
| 8 | У***1 | Кронштейн | |
| 11 | У***1 | Петля | |
| 12 | У***2 | Петля | |
| 13 | У***3 | Петля | |
| 14 | У***А | Поддон | |
| 15 | У***3 | Поддон | |
| 16 | У***7 | Уплотнение | |
| 17 | У***9 | Уплотнение боковое | |
| 18 | У***5 | Уплотнение | |
| 19 | У***1 | Брызговик | |
| 20 | У***2 | Кронштейн | |
| 21 | У***3 | Кронштейн | |
| 22 | У***1 | Щиток | |
| 23 | У***1 | Кронштейн | |
| 24 | У***6 | Пружина | |
| 25 | У***4 | Зацеп | |
| 26 | У***1 | Щиток | |
| 27 | Б***6 | Болт М8-6ех20-7796 | |
| 28 | Б***6 | Болт М8-6ех20-7796 | |
| 29 | Б***6 | Болт М8-6gх65-7796 | |
| 30 | Б***6 | Болт М10-6ех20-7796 | |
| 32 | Б***8 | Болт М6-6ех16-7798 | |
| 33 | Б***2 | Болт М10-6ех25-7802 | |
| 34 | Б***2 | Болт М10-6ех30-7802 | |
| 35 | Г***5 | Гайка М6-6G-5915 | |
| 36 | Г***5 | Гайка М8-6G-5915 | |
| 37 | Г***5 | Гайка М10-6G-5915 | |
| 38 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 39 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 40 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 41 | Ш***8 | Шайба С.8.01-6958 | |
| 42 | Ш***1 | Шайба С.6.01-11371 | |
| 43 | Ш***1 | Шайба 8.01-11371 | |
| 44 | Ш***1 | Шайба С.10.01-11371 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
