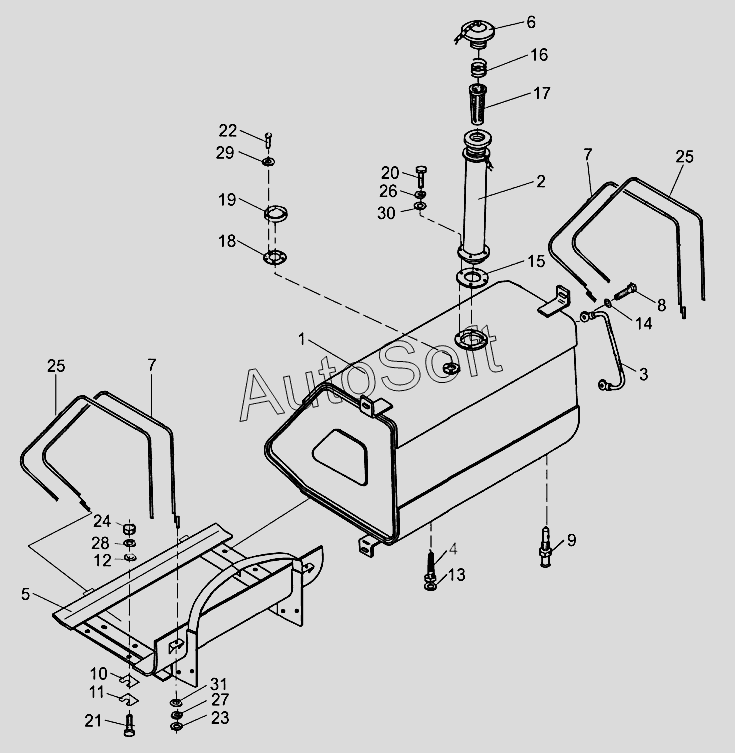

Каталог запасных частей к технике: Гомсельмаш УЭС-280 (2017). Установка бака топливного УЭС-8-0500000
/115.gif)
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МКС0123100 | М***0 | Хомут | |
| УЭС-8-0500000 | У***0 | Бак топливный | |
| УЭС0500020 | У***0 | Горловина | |
| 1 | У***А | Бак топливный | |
| 2 | У***А | Горловина | |
| 3 | У***0 | Трубка уровня | |
| 4 | У***0 | Фильтр | |
| 5 | У***3 | Ложе | |
| 6 | К***0 | Крышка | |
| 7 | М***0 | Хомут | |
| 8 | К***А | Болт специальный | |
| 9 | К***А | Штуцер | |
| 10 | К***7 | Прокладка | |
| 11 | К***2 | Прокладка | |
| 12 | К***2 | Шайба специальная | |
| 13 | У***3 | Шайба | |
| 14 | У***1 | Шайба | |
| 15 | У***5 | Прокладка | |
| 16 | У***2 | Пружина | |
| 17 | 1***6 | Фильтр 1606 | |
| 18 | 2***6 | Прокладка | |
| 19 | Д***8 | Датчик указателя уровня топлива | |
| 20 | Б***6 | Болт М8-6ех20-7796 | |
| 21 | Б***6 | Болт М16-6ех45-7796 | |
| 22 | В***5 | Винт В2.М5-6ех14-17475 | |
| 23 | Г***5 | Гайка М12-6G-5915 | |
| 24 | Г***5 | Гайка М16-6G-5915 | |
| 25 | К***9 | Прокладка | |
| 26 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 28 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 29 | Ш***1 | Шайба С.5.01-11371 | |
| 30 | Ш***1 | Шайба С.8.01-11371 | |
| 31 | Ш***1 | Шайба С.12.01-11371 |
