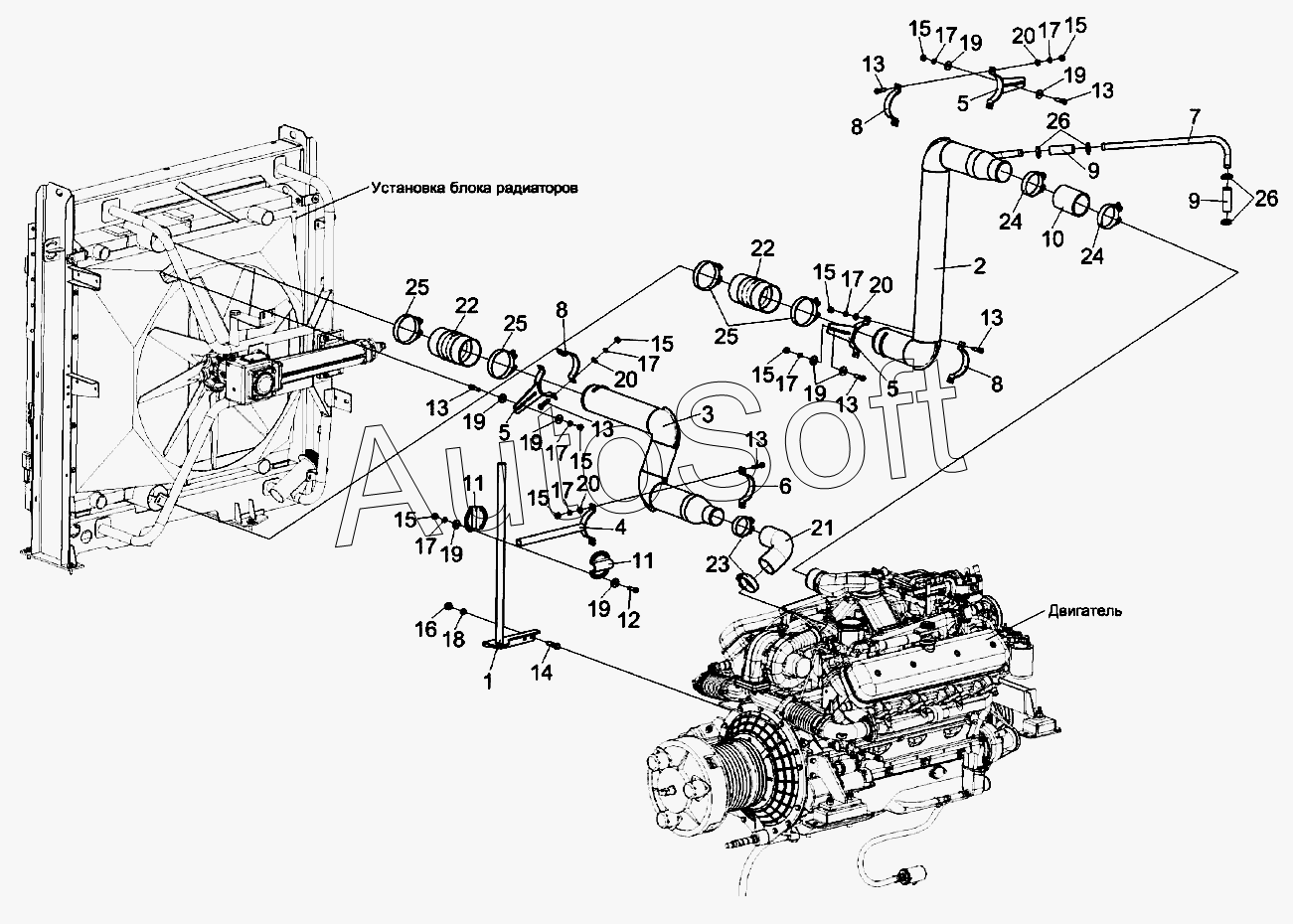

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-7) (2017). Установка двигателя КВС-7-0150000 (лист 3)
/66.gif)
1
2
3
4
5
5
5
6
7
8
8
8
9
9
10
11
11
12
13
13
13
13
13
13
13
14
15
15
15
15
15
15
15
15
16
17
17
17
17
17
17
17
17
18
19
19
19
19
19
19
19
20
20
20
20
21
22
22
23
24
24
25
25
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-7-0150000 | К***0 | Установка двигателя | |
| 1 | К***0 | Опора | |
| 2 | К***0 | Труба воздушная | |
| 3 | К***0 | Труба воздушная | |
| 4 | К***0 | Хомут | |
| 5 | К***0 | Хомут | |
| 6 | К***1 | Хомут | |
| 7 | К***3 | Труба | |
| 8 | К***1 | Хомут | |
| 9 | Р***5 | Рукав | |
| 10 | Р***8 | Рукав | |
| 11 | У***1 | Кронштейн | |
| 12 | Б***6 | Болт М8-6eх25-7796 | |
| 13 | Б***6 | Болт М8-6eх30-7796 | |
| 14 | Б***6 | Болт М10-6eх35-7796 | |
| 15 | Г***5 | Гайка М8-6G-5915 | |
| 16 | Г***5 | Гайка М10-6G-5915 | |
| 17 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 18 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 19 | Ш***8 | Шайба C 8.01-6958 | |
| 20 | Ш***1 | Шайба C.8.01-11371 | |
| 21 | V***O | Патрубок | |
| 22 | 1***0 | Патрубок | |
| 23 | G***2 | Хомут без компенсатора | |
| 24 | G***2 | Хомут без компенсатора | |
| 25 | G***2 | Хомут без компенсатора | |
| 26 | T***1 | Хомут червячный |
