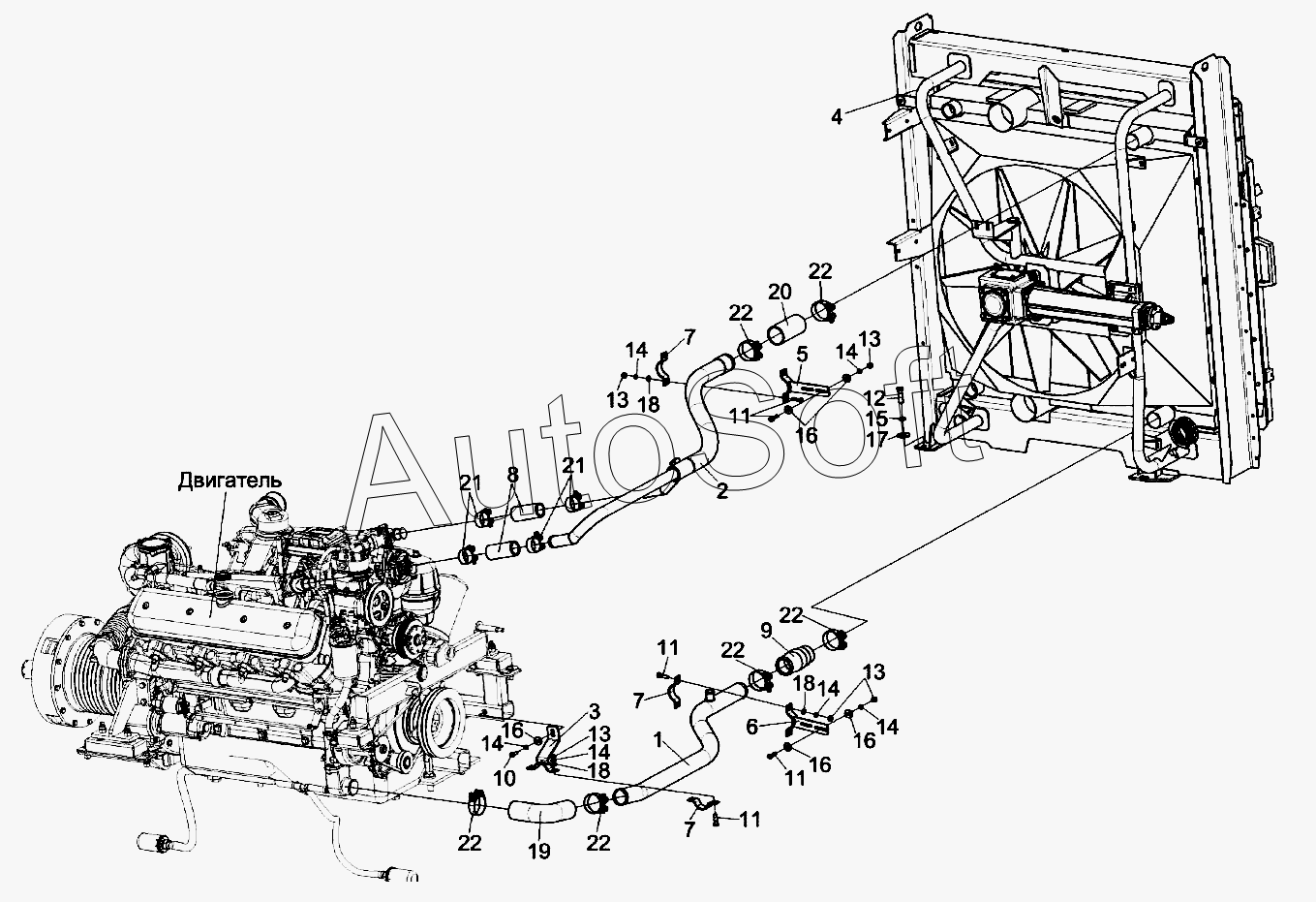

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-7) (2017). Установка двигателя КВС-7-0150000 (лист 4)
/67.gif)
1
2
3
4
5
6
7
7
7
8
9
10
11
11
11
11
12
13
13
13
13
14
14
14
14
14
14
15
16
16
16
16
17
18
18
18
19
20
21
21
22
22
22
22
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-7-0150000 | К***0 | Установка двигателя | |
| 1 | К***0 | Труба водяная | |
| 2 | К***0 | Труба водяная | |
| 3 | К***0 | Хомут | |
| 4 | К***0 | Установка блока радиаторов | |
| 5 | К***В | Хомут | |
| 6 | К***1 | Хомут | |
| 7 | К***1 | Хомут | |
| 8 | К***4 | Рукав 42х55-1,47-10362 | |
| 9 | К***5 | Рукав 60х73-0,49-10362 | |
| 10 | Б***6 | Болт М8-6eх20-7796 | |
| 11 | Б***6 | Болт М8-6eх30-7796 | |
| 12 | Б***6 | Болт М12-6eх40-7796 | |
| 13 | Г***5 | Гайка М8-6G-5915 | |
| 14 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 15 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 16 | Ш***8 | Шайба C 8.01-6958 | |
| 17 | Ш***8 | Шайба C 12.01-6958 | |
| 18 | Ш***1 | Шайба C.8.01-11371 | |
| 19 | П***к | Патрубок | |
| 20 | 2***0 | Патрубок | |
| 21 | G***2 | Хомут без компенсатора GBS M53/20 W2 | |
| 22 | G***2 | Хомут без компенсатора GBS M71/25 W2 |
