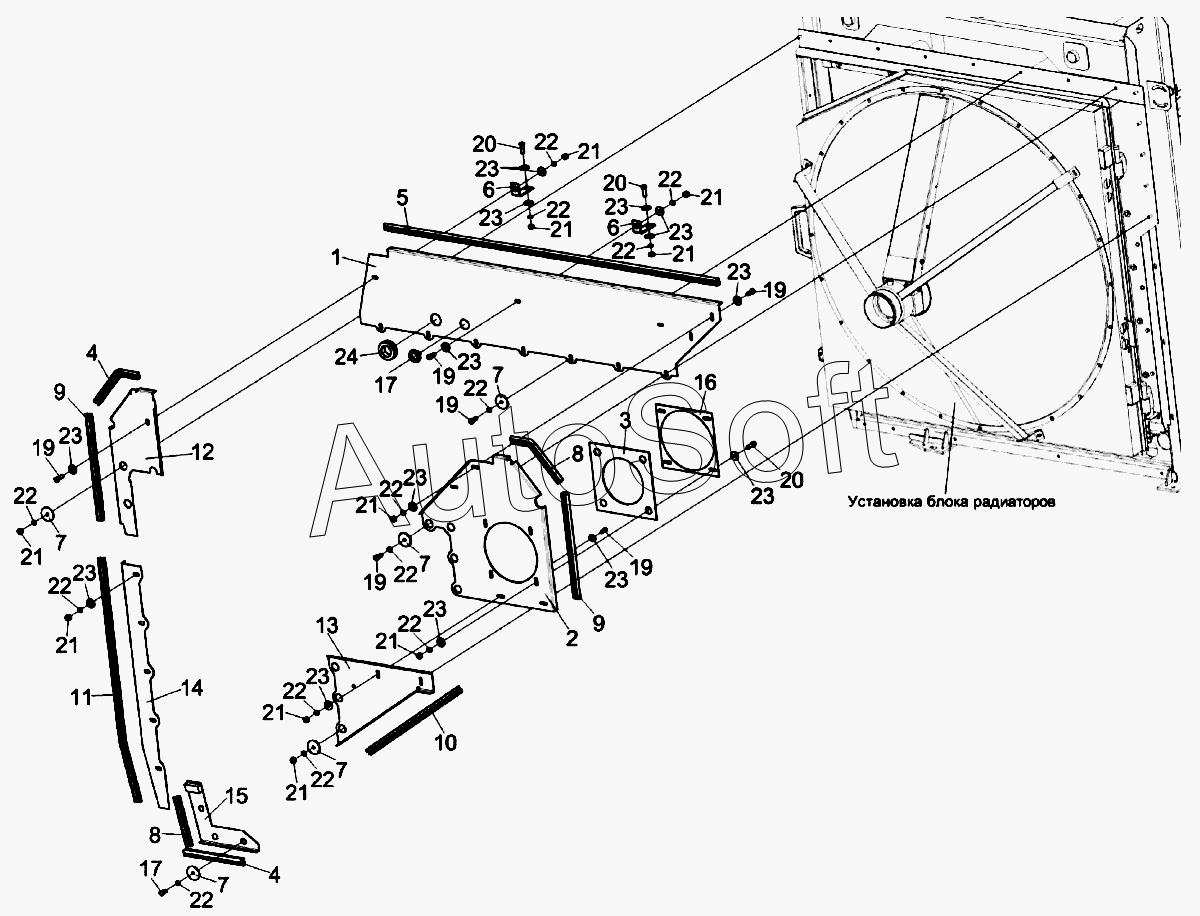

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-7) (2017). Установка щитков КВС-7-0156000
/87.gif)
1
2
3
4
4
5
6
6
7
7
7
7
7
8
8
9
9
10
11
12
13
14
15
16
17
17
19
19
19
19
19
19
20
20
20
21
21
21
21
21
21
21
21
21
21
22
22
22
22
22
22
22
22
22
22
22
22
22
23
23
23
23
23
23
23
23
23
23
23
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0156110А | К***А | Щит левый | |
| КВС-2-0156130Б | К***Б | Щит правый | |
| КВС-2-0156140Б | К***Б | Щит правый | |
| КВС-2-0156160А | К***А | Щит нижний | |
| КВС-7-0156000 | К***0 | Установка щитов | |
| КВС-7-0156010 | К***0 | Щит верхний | |
| КВС-7-0156020 | К***0 | Щит левый | |
| 1 | К***1 | Щит верхний | |
| 2 | К***2 | Щит левый | |
| 3 | К***А | Прокладка | |
| 4 | К***1 | Уплотнитель 2107-6107018М | |
| 5 | К***4 | Уплотнитель 2107-6107018М | |
| 6 | К***2 | Кронштейн | |
| 7 | К***4 | Шайба | |
| 8 | К***1 | Уплотнитель | |
| 9 | К***2 | Уплотнитель 2107-6107018М | |
| 10 | К***3 | Уплотнитель | |
| 11 | К***4 | Уплотнитель | |
| 12 | К***В | Щит правый | |
| 13 | К***А | Щит левый | |
| 14 | К***Б | Щит правый | |
| 15 | К***А | Щит нижний | |
| 16 | К***4 | Прижим | |
| 17 | К***1 | Втулка | |
| 18 | Б***6 | Болт М8-6eх16-7796 | |
| 19 | Б***6 | Болт М8-6eх20-7796 | |
| 20 | Б***6 | Болт М8-6eх25-7796 | |
| 21 | Г***5 | Гайка М8-6G-5915 | |
| 22 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 23 | Ш***8 | Шайба C 8.01-6958 | |
| 24 | 5***5 | Втулка |
