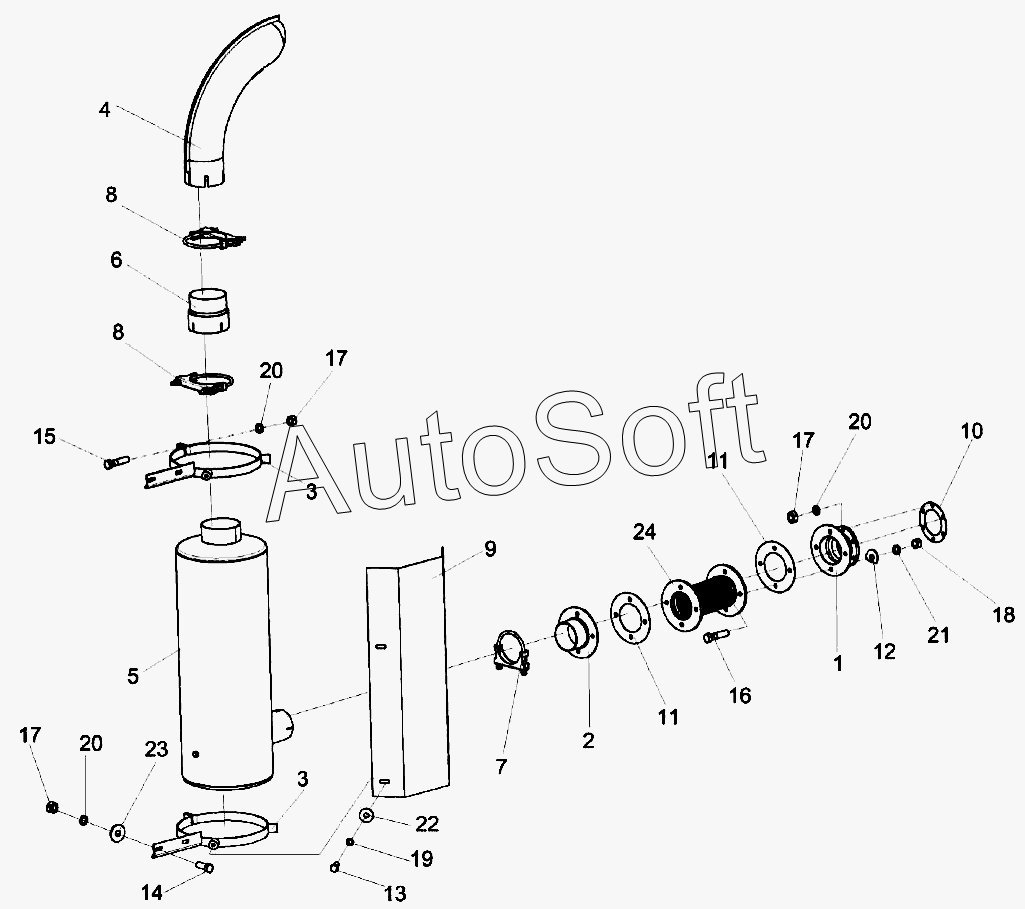

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-7) (2017). Установка глушителя КВС-7-0157000
/88.gif)
1
2
3
3
4
5
6
7
8
8
9
10
11
11
12
13
14
15
16
17
17
17
18
19
20
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-7-0157000 | К***0 | Установка глушителя | |
| 1 | К***0 | Патрубок | |
| 2 | К***0 | Патрубок | |
| 3 | К***0 | Хомут | |
| 4 | К***0 | Труба выхлопная | |
| 5 | К***0 | Глушитель | |
| 6 | К***0 | Переходник | |
| 7 | К***0 | Хомут | |
| 8 | К***1 | Хомут | |
| 9 | К***3 | Щиток | |
| 10 | К***3 | Прокладка | |
| 11 | К***7 | Прокладка | |
| 12 | У***7 | Шайба | |
| 13 | Б***6 | Болт М8-6eх20-7796 | |
| 14 | Б***6 | Болт М10-6eх25-7796 | |
| 15 | Б***6 | Болт М10-6eх50-7796 | |
| 16 | Б***6 | Болт М12-6eх30-7796 | |
| 17 | Г***5 | Гайка М10-6G-5915 | |
| 18 | Г***5 | Гайка М12-6G-5915 | |
| 19 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 20 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 21 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 22 | Ш***8 | Шайба C 8.01-6958 | |
| 23 | Ш***8 | Шайба C 10.01-6958 | |
| 24 | S***0 | Сильфон |
