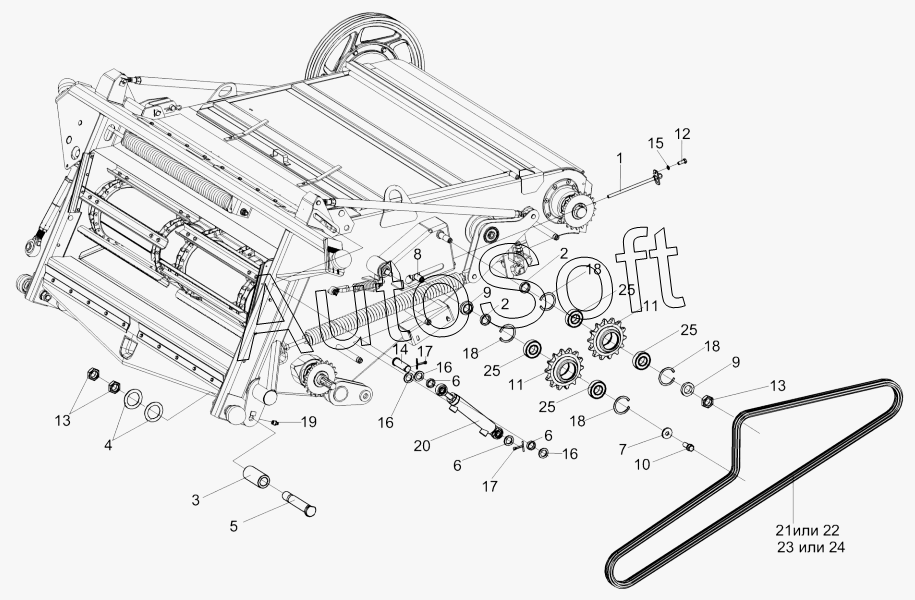

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2012). Камера наклонная КЗК-10-1800000 (натяжные звездочки)
/12.gif)
1
2
2
3
4
5
6
6
6
7
8
9
9
10
11
11
12
13
13
14
15
16
16
16
17
17
18
18
18
18
19
20
21
22
23
24
25
25
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-1800000 | К***0 | Камера наклонная | |
| МКС0514010-01 | М***1 | Звездочка | |
| 1 | К***0 | Болт регулировочный | |
| 2 | К***3 | Втулка | |
| 3 | К***А | Втулка | |
| 4 | К***4 | Шайба | |
| 5 | К***6 | Ось | |
| 6 | К***3 | Втулка | |
| 7 | К***2 | Шайба | |
| 8 | К***1 | Ось | |
| 9 | К***1 | Шайба | |
| 10 | К***1 | Болт | |
| 11 | М***1 | Звездочка | |
| 12 | Б***6 | Болт М8-6ех16-7796 | |
| 13 | Г***6 | Гайка М24х2-6G-2526 | |
| 14 | О***0 | Ось 6-20 b12х65-9650 | |
| 15 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 16 | Ш***9 | Шайба 20.01-9649 | |
| 17 | Ш***7 | Шплинт 5х32-397 | |
| 18 | В***1 | Кольцо | |
| 19 | 1***3 | Масленка | |
| 20 | В***2 | Гидроцилиндр | |
| 21 | З***о | Звено к цепи | |
| 22 | З***о | Звено к цепи | |
| 23 | Ц***4 | Цепь 16 В-1 | |
| 24 | Ц***5 | Цепь | |
| 25 | 1***2 | Подшипник 180205С17-8882 |
