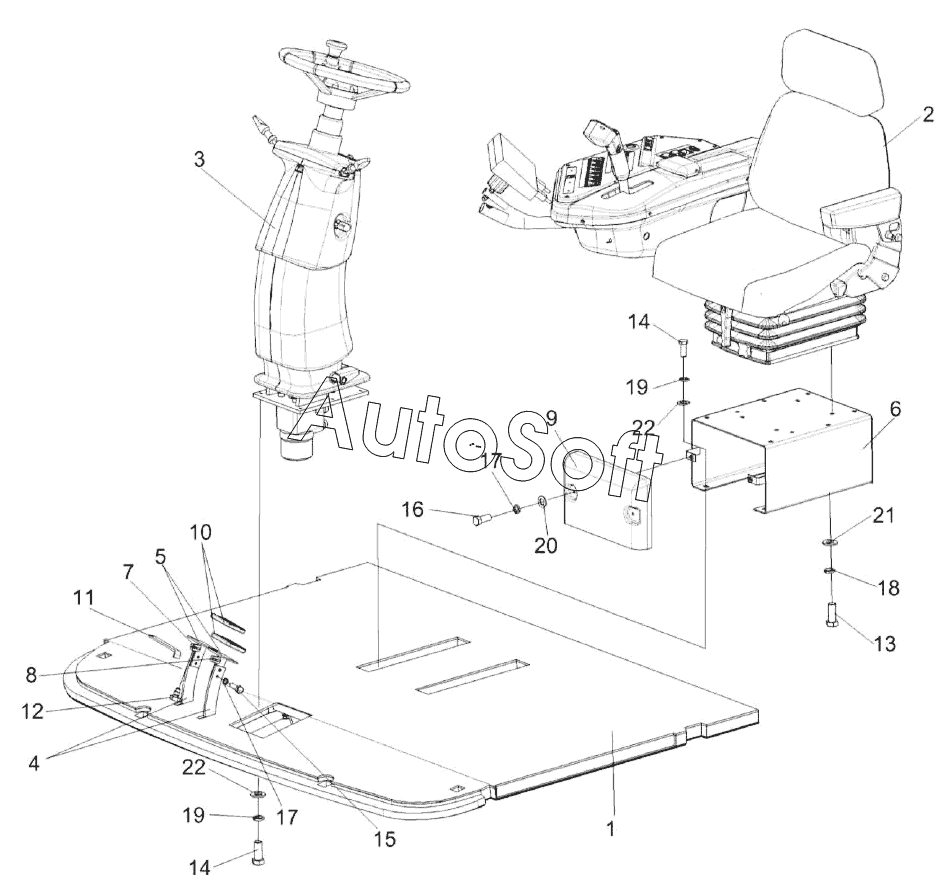

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Площадка управления КЗК-1420-0119000-01 (лист 1)
/211.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
17
18
19
19
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1420-0119000-01 | К***1 | Площадка управления | |
| 1 | К***0 | Коврик | |
| 2 | К***1 | Сиденье | |
| 3 | К***0 | Колонка рулевая | |
| 4 | К***0 | Рычаг | |
| 5 | К***0 | Педаль | |
| 6 | К***0 | Кронштейн | |
| 7 | К***4 | Кронштейн | |
| 8 | К***1 | Кронштейн | |
| 9 | К***5 | Облицовка | |
| 10 | К***2 | Подушка | |
| 11 | У***6 | Планка | |
| 12 | У***1 | Винт | |
| 13 | Б***6 | Болт М8-6eх20-7796 | |
| 14 | Б***6 | Болт М10-6eх25-7796 | |
| 15 | Б***8 | Болт М6-6eх25-7798 | |
| 16 | В***3 | Винт B.М6-6gх18-17473 | |
| 17 | Ш***2 | Шайба 6.65Г-6402 | |
| 18 | Ш***2 | Шайба 8.65Г-6402 | |
| 19 | Ш***2 | Шайба 10.65Г-6402 | |
| 20 | Ш***1 | Шайба C.6.01-11371 | |
| 21 | Ш***1 | Шайба C.8.01-11371 | |
| 22 | Ш***1 | Шайба C.10.01-11371 |
