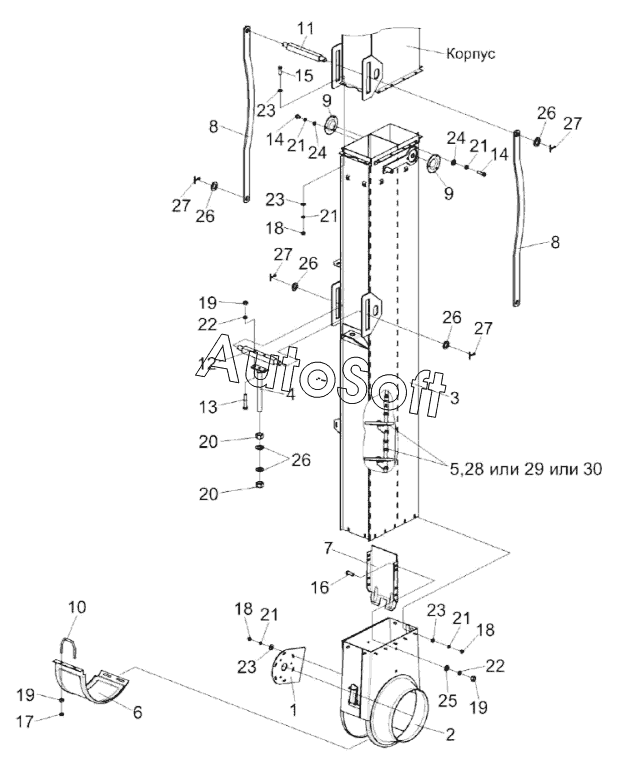

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Элеватор зерновой КЗК-14-0214000 (лист 2)
/59.gif)
15
30
29
28
27
27
27
27
26
26
26
26
26
25
24
24
23
23
23
23
22
22
21
21
21
21
21
20
20
19
19
19
18
18
18
17
16
14
14
13
12
11
10
9
9
8
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-14-0214000 | К***0 | Элеватор зерновой | |
| 1 | К***0 | Опора | |
| 2 | К***А | Каркас | |
| 3 | К***0 | Корпус | |
| 4 | К***0 | Удлинитель | |
| 5 | К***0 | Цепь элеватора | |
| 6 | К***А | Крышка | |
| 7 | К***3 | Вставка | |
| 8 | К***6 | Рычаг | |
| 9 | К***3 | Крышка | |
| 10 | К***2 | Зацеп | |
| 11 | К***8 | Опора | |
| 12 | К***1 | Опора | |
| 13 | Б***6 | Болт М8-6eх45-7796 | |
| 14 | Б***8 | Болт М6-6eх12-7798 | |
| 15 | Б***2 | Болт М6-6eх16-7802 | |
| 16 | Б***2 | Болт М8-6eх20-7802 | |
| 17 | Г***6 | Гайка М8-6G-2526 | |
| 18 | Г***5 | Гайка М6-6G-5915 | |
| 19 | Г***5 | Гайка М8-6G-5915 | |
| 20 | Г***5 | Гайка М20-6G-5915 | |
| 21 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 22 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 23 | Ш***8 | Шайба C 6.01-6958 | |
| 24 | Ш***1 | Шайба С.6.01-11371 | |
| 25 | Ш***1 | Шайба C.8.01-11371 | |
| 26 | Ш***1 | Шайба C.20.01-11371 | |
| 27 | Ш***7 | Шплинт 5х32-397 | |
| 28 | С***0 | Звено С-ТРД-38-4600 | |
| 29 | С***6 | Звено С-ТРД-38-46 | |
| 30 | С***0 | Звено |
