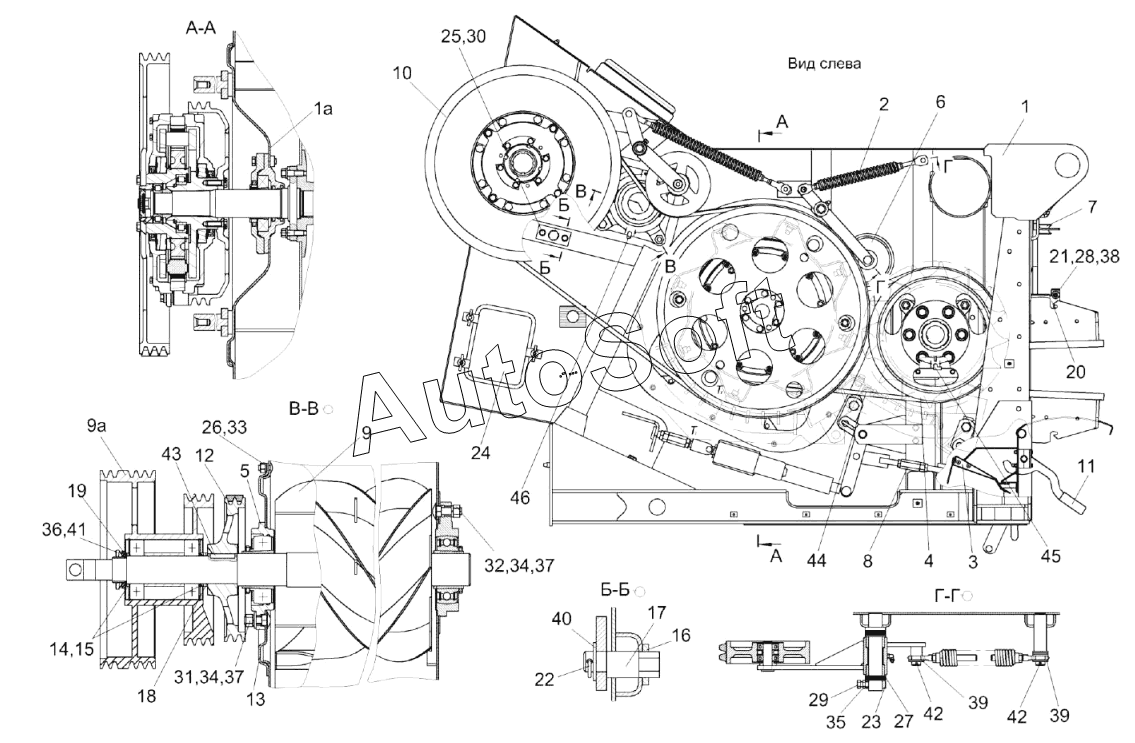

Каталог запасных частей к технике: Гомсельмаш КЗС-2124КР (2018). Аппарат молотильный КЗК-16-1-0102000 (лист 2)
1
1a
2
3
3
4
5
6
7
7
8
9
9а
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
33
34
34
35
36
37
37
38
39
39
40
41
42
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-16-1-0102000 | К***0 | Аппарат молотильный | |
| 1 | К***0 | Рама | |
| 10 | К***0 | Привод молотильного барабана | |
| 11 | К***0 | Щиток | |
| 12 | К***2 | Шкив | |
| 13 | К***8 | Крышка | |
| 14 | К***8 | Прокладка | |
| 15 | К***1 | Прокладка | |
| 16 | К***4 | Пластина стопорная | |
| 17 | К***7 | Эксцентрик | |
| 18 | К***1 | Втулка | |
| 19 | К***2 | Шайба | |
| 1a | К***0 | Крышка | |
| 2 | К***0 | Пружина | |
| 20 | К***1 | Стопор | |
| 21 | К***7 | Пружина сжатия | |
| 22 | К***8 | Шплинт | |
| 23 | К***3 | Втулка | |
| 24 | К***7 | Крышка | |
| 25 | К***5 | Шайба | |
| 26 | К***1 | Шайба | |
| 27 | К***8 | Шайба специальная | |
| 28 | Б***6 | Болт М8-6eх45-7796 | |
| 29 | Б***6 | Болт М10-6eх16-7796 | |
| 3 | К***0 | Камнеуловитель | |
| 3 | К***0 | Камнеуловитель | |
| 30 | Б***6 | Болт М10-6eх25-7796 | |
| 31 | Б***2 | Болт М16-6eх55-7802 | |
| 33 | Г***5 | Гайка М10-6G-5915 | |
| 34 | Г***5 | Гайка М16-6G-5915 | |
| 35 | Г***5 | Гайка М10-6G-5915 | |
| 36 | Г***1 | Гайка М56х2-6H-11871 | |
| 37 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 38 | Ш***8 | Шайба C 8.01-6958 | |
| 39 | Ш***1 | Шайба C.18.01-11371 | |
| 4 | К***0 | Шкив | |
| 40 | Ш***1 | Шайба C.20.01-11371 | |
| 41 | Ш***2 | Шайба Н 56.01-11872 | |
| 42 | Ш***7 | Шплинт 4х28-397 | |
| 43 | Ш***0 | Шпонка 18х11Х60-23360 | |
| 44 | 2***A | Ремень | |
| 45 | W***5 | Штуцер угловой быстросъемный | |
| 46 | S***7 | Штуцер прямой | |
| 5 | К***0 | Опора | |
| 6 | К***0 | Рычаг | |
| 7 | К***0 | Заслонка барабана | |
| 7 | К***0 | Заслонка барабана | |
| 8 | К***0 | Установка механизма подъема подбарабаний | |
| 9 | К***0 | Битер отбойный | |
| 9а | К***0 | Шкив |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
