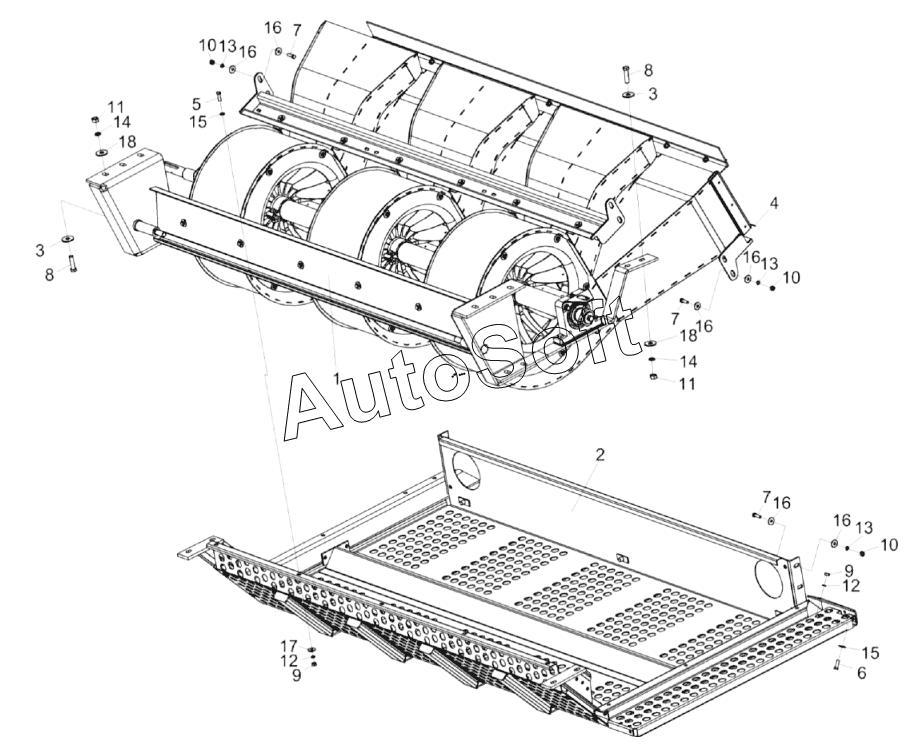

Каталог запасных частей к технике: Гомсельмаш КЗС-2124КР (2018). Установка вентилятора очистки КЗК-1420-0217500
1
2
3
3
4
5
6
7
7
7
8
8
9
9
10
10
10
11
11
12
12
13
13
13
14
14
15
15
16
16
16
16
16
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1420-0217500 | К***0 | Установка вентилятора очистки | |
| 1 | К***0 | Вентилятор очистки | |
| 2 | К***0 | Защита вентилятора | |
| 3 | К***8 | Шайба | |
| 4 | К***6 | Уплотнение | |
| 5 | Б***6 | Болт М8-6eх30-7796 | |
| 6 | Б***6 | Болт М8-6eх25-7796 | |
| 7 | Б***6 | Болт М10-6eх30-7796 | |
| 8 | Б***6 | Болт М12-6eх45-7796 | |
| 9 | Г***5 | Гайка М8-6G-5915 | |
| 10 | Г***5 | Гайка М10-6G-5915 | |
| 11 | Г***5 | Гайка М12-6G-5915 | |
| 12 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 13 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 14 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 15 | Ш***8 | Шайба C 8.01-6958 | |
| 16 | Ш***8 | Шайба C 10.01-6958 | |
| 17 | Ш***0 | Шайба C 8.01-10450 | |
| 18 | Ш***8 | Шайба C 12.01-6958 |
