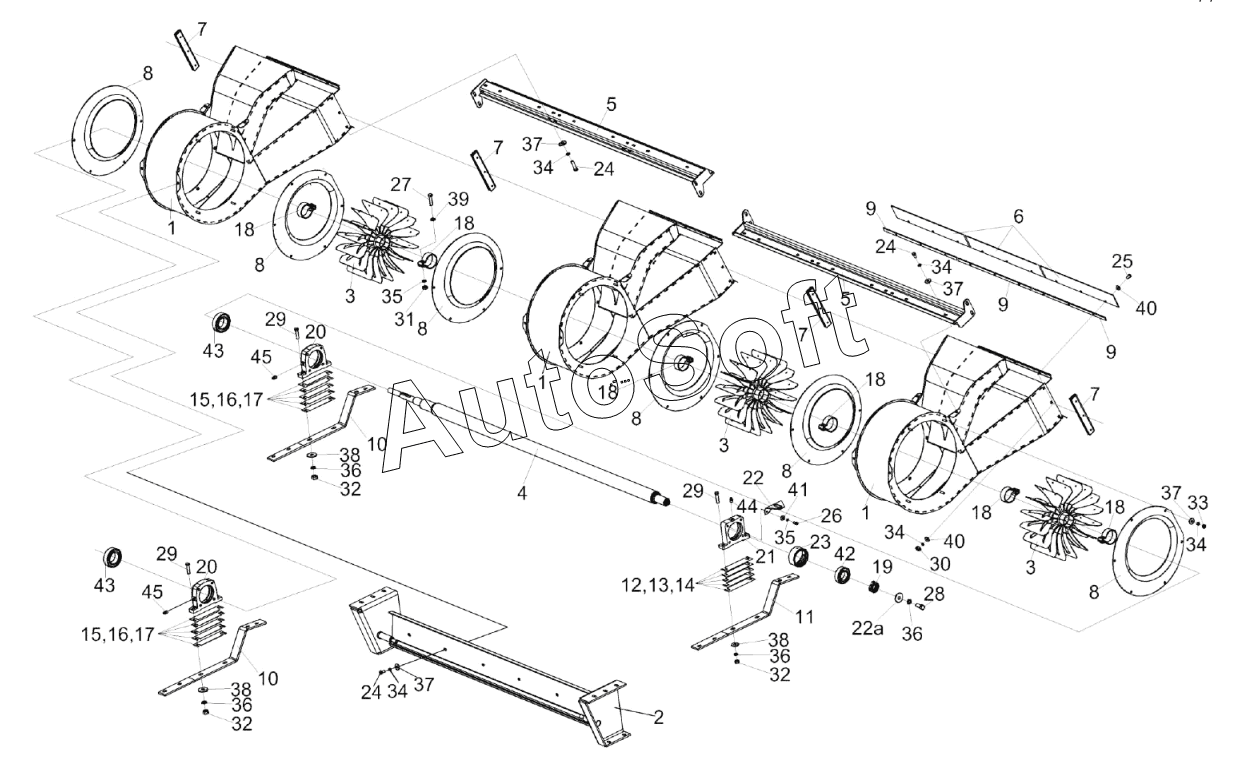

Каталог запасных частей к технике: Гомсельмаш КЗС-2124КР (2018). Вентилятор очистки КЗК-14-0217000
1
1
1
2
3
3
3
4
5
5
6
7
7
7
7
8
8
8
8
8
8
9
9
9
10
10
11
12
13
14
15
15
16
16
17
17
18
18
18
18
18
18
19
20
20
21
22
22а
23
24
24
24
25
26
27
28
29
29
29
30
31
32
32
32
33
34
34
34
34
34
35
35
36
36
36
36
37
37
37
37
38
38
38
39
40
40
41
42
43
43
44
45
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-14-0217000 | К***0 | Вентилятор очистки | |
| КЗК-14-0217020 | К***0 | Крылач | |
| 1 | К***0 | Корпус | |
| 10 | К***8 | Опора | |
| 11 | К***1 | Опора | |
| 12 | К***1 | Пластина | |
| 13 | К***1 | Пластина | |
| 14 | К***2 | Пластина | |
| 15 | К***3 | Пластина | |
| 16 | К***4 | Пластина | |
| 17 | К***5 | Пластина | |
| 18 | К***3 | Хомут | |
| 19 | К***4 | Звезда | |
| 2 | К***0 | Подвеска передняя | |
| 20 | К***9 | Корпус | |
| 21 | К***Б | Корпус | |
| 22 | К***А | Кронштейн | |
| 22а | К***А | Шайба | |
| 23 | К***А | Втулка | |
| 24 | Б***6 | Болт М8-6eх16-7796 | |
| 25 | Б***6 | Болт М8-6eх25-7796 | |
| 26 | Б***6 | Болт М10-6eх20-7796 | |
| 27 | Б***6 | Болт М10-6eх45-7796 | |
| 28 | Б***6 | Болт М12-6eх30-7796 | |
| 29 | Б***6 | Болт М12-6eх50-7796 | |
| 3 | К***Б | Крылач | |
| 30 | Г***5 | Гайка М8-6H-5915 | |
| 31 | Г***5 | Гайка М10-6G-5915 | |
| 32 | Г***5 | Гайка М12-6G-5915 | |
| 33 | Г***6 | Гайка М8-6G-5916 | |
| 34 | Ш***2 | Шайба 8.65Г-6402 | |
| 35 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 36 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 37 | Ш***8 | Шайба C 8.01-6958 | |
| 38 | Ш***8 | Шайба C 12.01-6958 | |
| 39 | Ш***0 | Шайба C 10.01-10450 | |
| 4 | К***0 | Вал вентилятора | |
| 40 | Ш***1 | Шайба C.8.01-11371 | |
| 41 | Ш***1 | Шайба C.10.01-11371 | |
| 42 | 1***7 | Подшипник | |
| 43 | 6***7 | Подшипник | |
| 44 | S***7 | Штуцер прямой | |
| 45 | S***3 | Штуцер угловой | |
| 5 | К***0 | Подвеска задняя | |
| 6 | К***А | Ремень | |
| 7 | К***4 | Ремень | |
| 8 | К***8 | Диффузор | |
| 9 | К***А | Прижим |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
