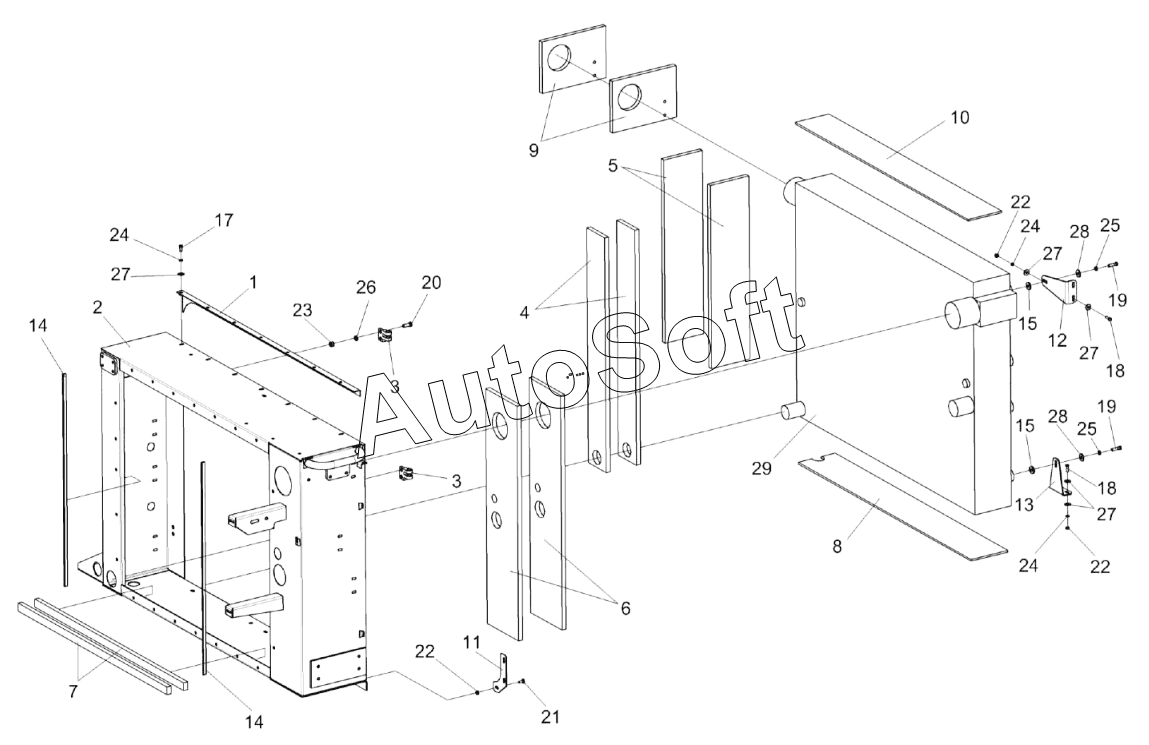

Каталог запасных частей к технике: Гомсельмаш КЗС-2124КР (2018). Установка радиатора КЗК-2124-0106050
14
14
29
28
28
27
27
27
27
26
25
25
24
24
24
23
22
22
22
21
20
19
19
18
18
17
15
15
13
12
11
10
9
8
7
6
5
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-2124-0106050 | К***0 | Установка радиатора | |
| 1 | К***0 | Планка | |
| 2 | К***0 | Корпус радиаторов | |
| 3 | К***3 | Петля | |
| 4 | К***2 | Уплотнитель | |
| 5 | К***3 | Уплотнитель | |
| 6 | К***4 | Уплотнитель | |
| 7 | К***5 | Уплотнитель | |
| 8 | К***6 | Уплотнитель | |
| 9 | К***7 | Уплотнитель | |
| 10 | К***8 | Прокладка | |
| 11 | К***1 | Зашивка | |
| 12 | К***7 | Кронштейн | |
| 13 | К***1 | Кронштейн | |
| 14 | К***2 | Уплотнение | |
| 15 | К***7 | Прокладка | |
| 17 | Б***6 | Болт М8-6eх20-7796 | |
| 18 | Б***6 | Болт М8-6eх25-7796 | |
| 19 | Б***6 | Болт М10-6eх35-7796 | |
| 20 | Б***6 | Болт М12-6eх30-7796 | |
| 21 | Б***2 | Болт М8-6eх20-7802 | |
| 22 | Г***5 | Гайка М8-6G.8-5915 | |
| 23 | Г***5 | Гайка М12-6G-5915 | |
| 24 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 26 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 27 | Ш***8 | Шайба C 8.01-6958 | |
| 28 | Ш***8 | Шайба C 10.01-6958 | |
| 29 | Б***0 | Радиатор Б 1624К.1301.0000 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
