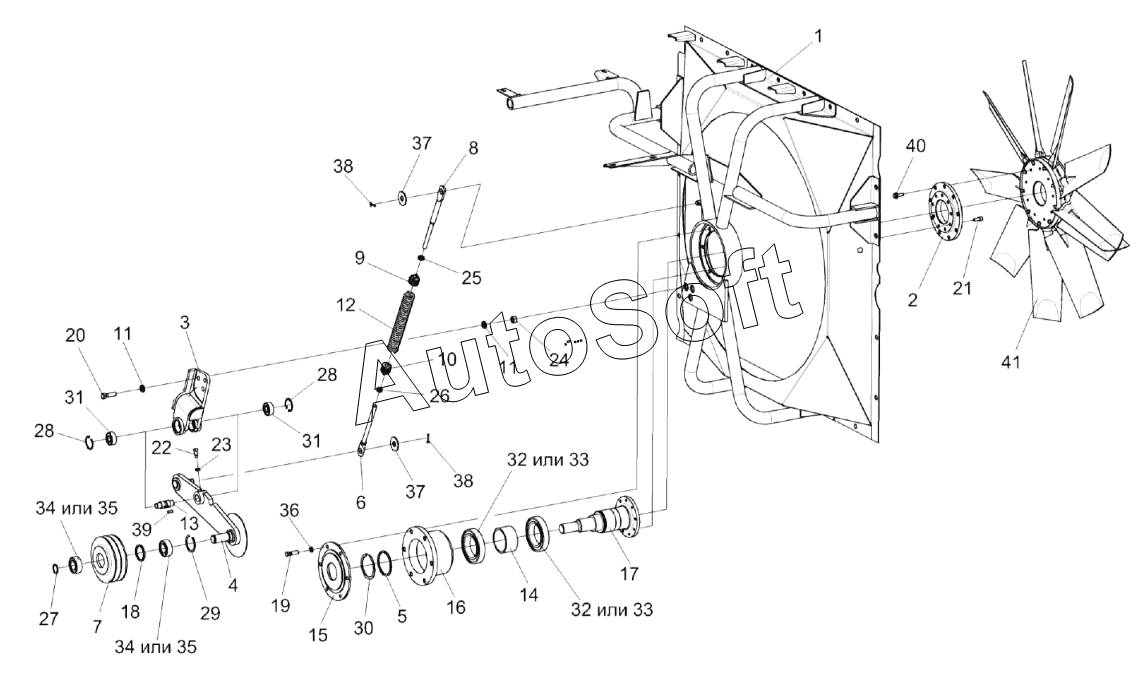

Каталог запасных частей к технике: Гомсельмаш КЗС-2124КР (2018). Установка вентилятора КЗК-2124-0106400
30
19
20
21
22
23
24
25
26
27
28
28
29
18
31
31
32
32
33
33
34
34
35
35
36
37
37
38
38
39
40
41
7
1
2
3
4
5
6
8
9
10
11
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-2-0106550 | К***0 | Привод вентилятора | |
| КЗК-2124-0106400 | К***0 | Установка вентилятора | |
| 1 | К***0 | Диффузор | |
| 2 | К***8 | Диск | |
| 3 | К***0 | Кронштейн | |
| 4 | К***0 | Рычаг | |
| 4 | К***0 | Рычаг | |
| 4 | К***0 | Рычаг | |
| 5 | К***9 | Шайба | |
| 6 | К***6 | Зацеп | |
| 7 | К***4 | Ролик натяжной | |
| 7 | К***0 | Ролик натяжной | |
| 8 | К***Б | Зацеп | |
| 9 | К***7 | Пробка | |
| 10 | К***2 | Пробка | |
| 11 | У***7 | Шайба | |
| 12 | К***0 | Пружина | |
| 12 | У***4 | Пружина | |
| 13 | У***6 | Ось | |
| 14 | У***1 | Втулка | |
| 15 | У***5 | Крышка | |
| 16 | У***1 | Корпус | |
| 17 | У***8 | Вал | |
| 18 | 6***0 | Кольцо распорное | |
| 19 | Б***6 | Болт М10-6eх35-7796 | |
| 20 | Б***6 | Болт М12-6eх40-7796 | |
| 21 | В***8 | Винт | |
| 22 | В***2 | Винт B.М10-6e20-1482 | |
| 23 | Г***6 | Гайка М10-6G-2526 | |
| 24 | Г***5 | Гайка М12-6G-5915 | |
| 25 | Г***6 | Гайка М12-6G-2526 | |
| 26 | Г***6 | Гайка М12-LH-6G-2526 | |
| 27 | В***0 | Кольцо В25-13940 | |
| 28 | В***3 | Кольцо В40-13943 | |
| 29 | В***1 | Кольцо | |
| 30 | В***0 | Кольцо В70-13940 | |
| 31 | 1***2 | Подшипник 180503-8882 | |
| 32 | 6***3 | Подшипник 6014-2RS1/C3 | |
| 33 | 6***3 | Подшипник | |
| 34 | 6***1 | Подшипник | |
| 35 | 6***S | Подшипник | |
| 36 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 37 | Ш***8 | Шайба C 14.01-6958 | |
| 38 | Ш***7 | Шплинт 3,2х25-397 | |
| 39 | Ш***0 | Шпонка 6х6х18-23360 | |
| 40 | Б***G | Болт | |
| 41 | C***2 | Вентилятор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
