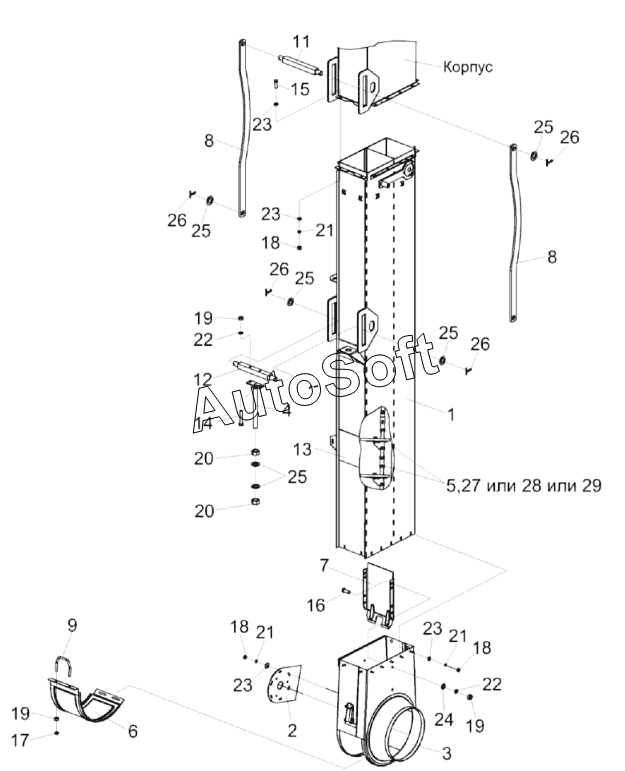

Каталог запасных частей к технике: Гомсельмаш КЗС-2124КР (2018). Элеватор зерновой КЗК-2124-0214000 (лист 2)
15
29
28
27
26
26
26
26
25
25
25
25
25
24
23
23
23
23
22
22
21
21
21
20
20
19
19
19
18
18
18
17
16
14
13
12
11
9
8
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-2124-0214000 | К***0 | Элеватор зерновой | |
| 1 | К***0 | Корпус | |
| 2 | К***0 | Опора | |
| 3 | К***А | Каркас | |
| 4 | К***0 | Удлинитель | |
| 5 | К***0 | Цепь элеватора | |
| 6 | К***А | Крышка | |
| 7 | К***3 | Вставка | |
| 8 | К***6 | Рычаг | |
| 9 | К***2 | Зацеп | |
| 10 | К***3 | Звездочка | |
| 11 | К***8 | Опора | |
| 12 | К***1 | Опора | |
| 13 | К***А | Крышка | |
| 14 | Б***6 | Болт М8-6eх45-7796 | |
| 15 | Б***2 | Болт М6-6eх16-7802 | |
| 16 | Б***2 | Болт М8-6eх20-7802 | |
| 17 | Г***6 | Гайка М8-6G-2526 | |
| 18 | Г***5 | Гайка М6-6G-5915 | |
| 19 | Г***5 | Гайка М8-6G-5915 | |
| 20 | Г***5 | Гайка М20-6G-5915 | |
| 21 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 22 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 23 | Ш***8 | Шайба C 6.01-6958 | |
| 24 | Ш***1 | Шайба C.8.01-11371 | |
| 25 | Ш***1 | Шайба C.20.01-11371 | |
| 26 | Ш***7 | Шплинт 5х32-397 | |
| 27 | З***0 | Звено С-ТРД-38-4600 | |
| 28 | З***6 | Звено С-ТРД-38-46 | |
| 29 | З***0 | Звено С-ТРД-38-5600 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
