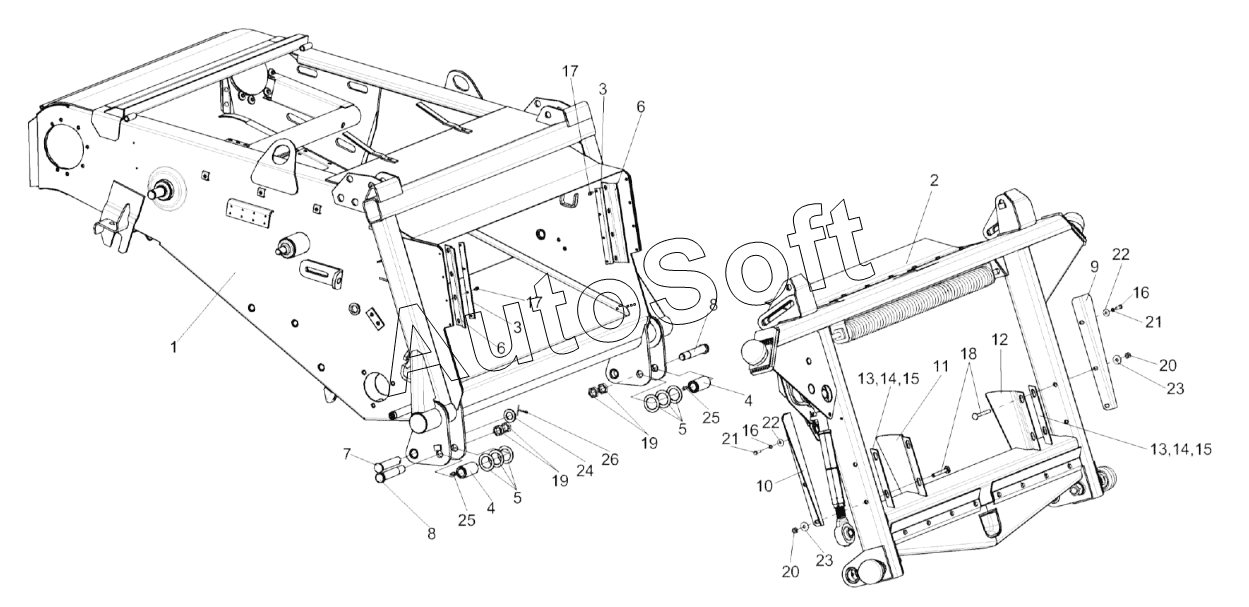

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2018). Установка рамки переходной КЗК 1780000А
/17.gif)
1
2
3
3
4
4
5
5
6
6
7
8
8
9
10
11
12
13
13
14
14
15
15
16
16
17
17
18
19
19
20
20
21
21
22
22
23
23
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8-1810000 | К***0 | Камера наклонная | |
| 1 | К***0 | Рама | |
| 2 | К***А | Рамка переходная | |
| 3 | К***1 | Пластина | |
| 4 | К***А | Втулка | |
| 5 | К***4 | Шайба | |
| 6 | К***9 | Планка | |
| 7 | К***2 | Палец | |
| 8 | К***6 | Ось | |
| 9 | К***3 | Закрылок | |
| 10 | К***1 | Закрылок | |
| 11 | К***7 | Щиток | |
| 12 | К***1 | Щиток | |
| 13 | К***8 | Прокладка | |
| 14 | К***1 | Прокладка | |
| 15 | К***2 | Прокладка | |
| 16 | Б***8 | Болт М8-6eх25-7798 | |
| 17 | Б***8 | Болт М6-6eх14-7798 | |
| 18 | Б***2 | Болт М10-6eх90-7802 | |
| 19 | Г***6 | Гайка М24х2-6G-2526 | |
| 20 | Г***5 | Гайка М10-6G-5915 | |
| 21 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 22 | Ш***8 | Шайба | |
| 23 | Ш***8 | Шайба А10.01-6958 | |
| 24 | Ш***1 | Шайба С.24.01-11371 | |
| 25 | М***3 | Масленка 1.2-19853 | |
| 26 | Ш***7 | Шплинт 5х40-397 |
